Xe BMW gói STEREO trước giữa 2019 muốn thêm trầm dưới ghế: sơ đồ của hãng dùng cặp Match MW 8BMW-D. Mỗi loa 8 inch 200W RMS, 90 dB, cuộn dây đôi 2 x 2 Ohm (hoặc 1 x 4 Ohm khi gắn thanh nối), sâu 40 mm, giắc cắm theo xe.

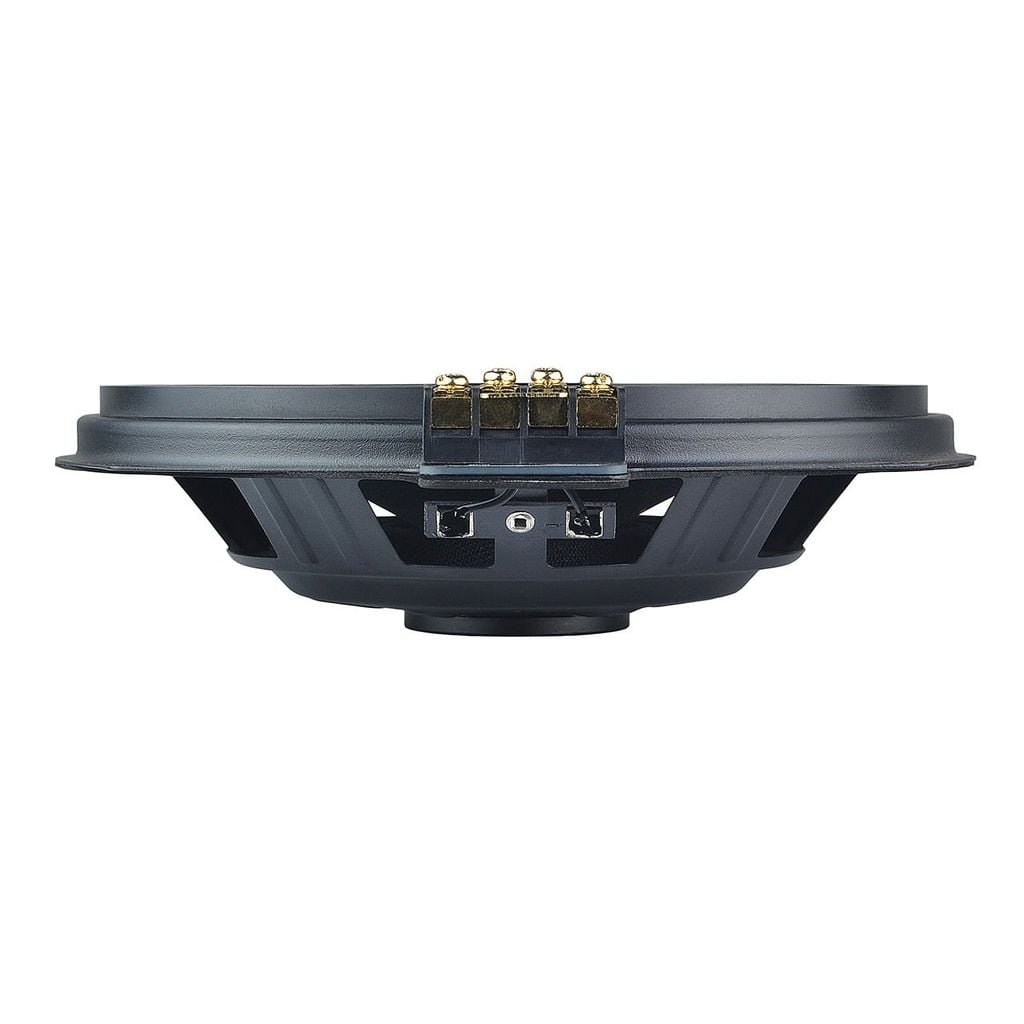

Điểm riêng của MW 8BMW-D là cọc đấu: gắn thanh kim loại thì loa thành 1 x 4 Ohm, tháo ra thì mỗi cuộn chạy riêng 2 Ohm, khớp ngõ sub bốn kênh của amply Match PP 62DSP. Màng giấy xeo tay, cuộn dây 42,5 mm chịu công suất cao trong thùng kín rất nhỏ. Mỗi cuộn cần một cặp dây loa riêng từ amply, nên AP đi dây tới gầm ghế cẩn thận và báo trước phần ốp sàn phải tháo.
MW 8BMW-D bổ sung gì cho BMW gói STEREO
- Dải trầm dày hơn loa gầm ghế zin, ít méo khi mở lớn.
- Giữ vị trí zin dưới ghế, cốp trống.
- Linh hoạt cách đấu: 2 x 2 Ohm hoặc 1 x 4 Ohm.
- Khớp ngõ sub của amply Match Plug & Play.
Bên cạnh việc bổ sung cặp sub gầm, các cấu hình độ loa xe ô tô đồng bộ cả dải trung và treble sẽ giúp không gian cabin đạt độ chi tiết cao hơn khi nghe đa dạng thể loại nhạc.
MW 8BMW-D dành cho xe nào
Dùng MW 8BMW-D khi
- BMW có sub dưới ghế (hãng ghi vừa mọi dòng có vị trí này).
- Gói STEREO trước giữa 2019, ghép amply Match PP 62DSP theo sơ đồ hãng.
- Cần đấu cuộn tách 2 x 2 Ohm.
Dùng UP W8BMW-S khi
- Xe gói HiFi (Option 676) hoặc có module RAM: hãng xếp UP W8BMW-S.
- Muốn màng cứng hơn cho áp lực lớn: UP W8BMW-S màng sợi thuỷ tinh.
Đấu nối MW 8BMW-D

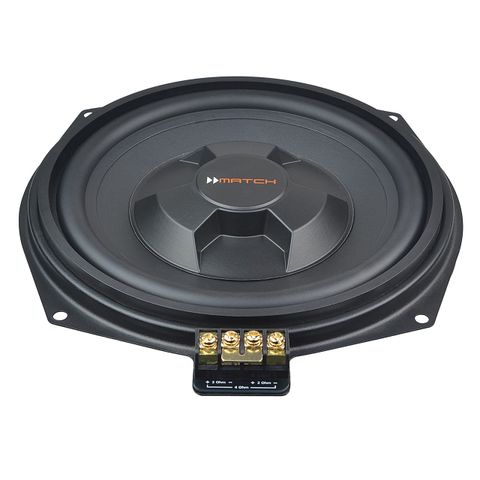

Hai cách đấu tại cọc loa:
| Cách đấu | Tải | Dùng với |
|---|---|---|
| Tháo thanh nối | 2 x 2 Ohm mỗi loa | Ngõ sub bốn kênh của Match PP 62DSP |
| Gắn thanh nối | 1 x 4 Ohm mỗi loa | Amply thông thường, ví dụ M 2.1AMP chế độ stereo |
| Dây | Theo giắc trên đúng xe, AP kiểm trước | Cộng 2 cặp dây loa riêng mỗi sub |
| Thùng | Vỏ zin dưới ghế | Không cần đóng thùng |
Thông số quyết định của MW 8BMW-D
| Loa | 2 x 8 inch, màng giấy xeo tay |
| Công suất | 200W RMS / 400W max mỗi loa |
| Trở kháng | 2 x 2 Ohm hoặc 1 x 4 Ohm |
| Độ nhạy | 90 dB @1W/1m |
| Chiều sâu | 40 mm |
| Vị trí | Dưới ghế trước BMW |
Thông số kỹ thuật đầy đủ Match MW 8BMW-D
| Công suất RMS / max | 200W / 400W (mỗi loa) |
| Trở kháng | 2 x 2 Ohm (Re 3,4 Ohm); 1 x 4 Ohm khi gắn thanh nối |
| Fs / Qts / Vas | 46 Hz / 0,52 / 17,3 L |
| Qms / Qes | 4,45 / 0,59 |
| Hệ số lực (B x l) | 8,6 Tm |
| Độ nhạy | 90 dB @1W/1m |
| Diện tích màng (Sd) | 214 cm² |
| Khối lượng dao động (Mms) | 44,2 g |
| Vật liệu màng | Giấy xeo tay |
| Cuộn dây | 42,5 mm, cao 12,5 mm |
| Xmax | ±4 mm |
| Đường kính ngoài / lỗ lắp | 239 mm / 175 mm |
| Chiều sâu lắp | 40 mm |
| Thùng dùng chung (ngoài BMW) | Kín 3 L (-3 dB 63 Hz); hơi 12 L mỗi loa, Fb 46 Hz |
| Trong hộp | 2 sub, 2 giắc nối dây zin BMW, sách hướng dẫn |
MW 8BMW-D hay UP W8BMW-S
Chọn theo gói âm thanh và amply:
| Tiêu chí | MW 8BMW-D | UP W8BMW-S |
|---|---|---|
| Gói âm thanh / amply | STEREO trước giữa 2019; PP 62DSP | HiFi 676 hoặc RAM; amply chịu 2 Ohm |
| Cuộn dây | 2 x 2 Ohm / 1 x 4 Ohm | 1 x 2 Ohm |
| Màng | Giấy xeo tay | Sợi thuỷ tinh |
| Vas | 17,3 L | 13,9 L |
Điểm đánh đổi: MW 8BMW-D linh hoạt cách đấu, hợp amply Plug & Play kéo từng cuộn; UP W8BMW-S màng cứng hơn cho áp lực, hợp amply UP. Chọn theo sơ đồ hãng cho gói âm thanh của xe.
Lắp MW 8BMW-D và đi dây
Kiểm xe: AP xác định gói STEREO và năm sản xuất trên đúng xe, chọn amply và dây theo sơ đồ hãng.
Đi dây: Mỗi sub cần 2 cặp dây loa riêng từ amply; phần ốp sàn cần tháo được báo trước theo chính sách lắp đặt nâng cấp phụ kiện.
Chỉnh: Lọc, EQ và mức sub đặt trong DSP; quản đốc nghe lại ở âm lượng lớn trước khi cố vấn bàn giao.
Bảo hành: Sub bảo hành 24 tháng kể từ ngày lắp đặt, tiếp nhận tại AP; lịch sử lắp đặt lưu theo xe, phần công đi dây do AP làm có lỗi thì làm lại miễn phí.
Giới hạn của MW 8BMW-D
- Đấu 2 x 2 Ohm cần 2 cặp dây loa mỗi sub.
- Cần amply có DSP để phát huy.
- Không thay được sub thùng lớn về độ sâu.
Hỏi đáp về sub gầm ghế BMW Match MW 8BMW-D
Nên đấu 2 x 2 Ohm hay 1 x 4 Ohm?
2 x 2 Ohm khi amply Plug & Play kéo từng cuộn; 1 x 4 Ohm khi dùng amply thông thường.
Có vừa BMW của tôi không?
Hãng ghi vừa mọi dòng BMW có sub dưới
Đã kiểm duyệt nội dung bởi Kỹ sư Ô tô - Johnny Lộc Nguyễn
