Helix DSP.3S là bộ xử lý âm thanh DSP rời 6 vào 8 ra, chip 64 bit lấy mẫu 96 kHz, đáp tần tới 44 kHz, tiếng nền 112 dB ở ngõ số. Máy nhận tín hiệu loa zin qua mạch ADEP.3, có ngõ quang 96 kHz và coaxial 192 kHz, thân chỉ 40 × 177 × 120 mm; DSP.3S không có công suất nên luôn đi cùng amply rời.
Người tìm tới DSP.3S thường đã nâng loa, có amply, nhưng nghe vẫn thấy giọng ca sĩ dính vào cánh cửa bên lái, bass và trung chỗ dày chỗ hụt. Quan điểm của AP: trong xe, vị trí ngồi lệch hẳn về một bên nên tiếng loa gần tới tai trước loa xa; không có DSP chỉnh độ trễ thì giọng ca sĩ luôn bị kéo về phía cửa lái, dù loa đắt tới đâu.
Vì vậy với khách đã đầu tư loa tốt mà vẫn thấy sân khấu lệch, chúng tôi khuyên DSP trước khi khuyên đổi loa, vì đó là nút thắt thật. Ở AP, DSP.3S không phải món chúng tôi khuyên cho mọi xe: nếu anh chị chỉ thay loa cửa và nghe ở mức vừa, phần lớn tính năng của nó sẽ chưa dùng tới.

Khi nào cần DSP rời như DSP.3S?
Cần DSP.3S khi hệ thống có loa chia dải chủ động (2-way, 3-way active, có sub), hoặc khi tín hiệu zin đã bị EQ sẵn và phải làm phẳng trước khi khuếch đại. DSP đáng tiền khi hệ thống có từ 3 nhóm loa trở lên cần chia dải, hoặc khi tín hiệu zin đã bị hãng xe cắt dải, EQ sẵn và phải làm phẳng lại.
- Nên lắp khi đã có hoặc sẽ có amply rời từ 4 kênh trở lên.
- Nên lắp khi xe có hệ loa zin nhiều kênh, cần gom và sửa tín hiệu.
- Chưa cần khi chỉ thay 4 loa cửa chạy màn hình zin.
- Cân nhắc amply tích hợp DSP nếu muốn một khối gọn, ít dây hơn.
DSP.3S cần đi kèm những gì?
DSP.3S cần amply cho mọi loa, laptop để cân chỉnh và tuỳ chọn remote hoặc mô-đun Bluetooth. Bảng dưới là các đường kết nối hay dùng.
| Kết nối | Cách dùng |
|---|---|
| Từ màn hình zin | 6 ngõ tín hiệu loa 5–11 V, tự bật theo tín hiệu, không cắt dây zin |
| Từ đầu phát số | Ngõ quang 96 kHz hoặc coaxial 192 kHz |
| Tới amply | 8 ngõ RCA 6 V, ví dụ 4 kênh cho loa trước, 2 kênh loa sau, 2 kênh sub |
| Cân chỉnh | Laptop chạy DSP PC-Tool qua USB |
| Mở rộng | HEC cho Bluetooth HD hoặc USB; SCP cho remote chọn cấu hình |
Nói thẳng để tránh hiểu nhầm: DSP.3S chỉ xử lý tín hiệu, không có công suất, nên phương án luôn phải tính kèm amply cho mọi loa.

Công nghệ và chất lượng của DSP.3S
DSP.3S xử lý toàn bộ tín hiệu ở 96 kHz bằng chip 64 bit thế hệ Sigma350, nên giữ được dải tần trên 40 kHz của nhạc độ phân giải cao. Bộ chuyển đổi BurrBrown cho méo dưới 0,0008% ở ngõ số.

Bộ đồng xử lý ACO 32 bit lo việc chuyển 10 cấu hình âm thanh và các hiệu ứng: ISA đo tín hiệu vào từng kênh, InputEQ làm phẳng tín hiệu zin, RealCenter tạo kênh giữa, StageXpander nới rộng sân khấu và Augmented Bass Processing tăng bass ở âm lượng nhỏ.
Công tắc Ground lift xử lý tiếng ù do vòng mát, và chế độ Power Save tự tắt amply nối sau khi không có tín hiệu quá 60 giây.

Thông số kỹ thuật Helix DSP.3S
Số liệu theo bảng thông số Audiotec Fischer.
| Model | Helix DSP.3S – Bộ Xử Lý Âm Thanh DSP 8 Kênh (mã hãng HP58217) |
| Loại | DSP rời, không có công suất; cần amply rời cho mọi loa |

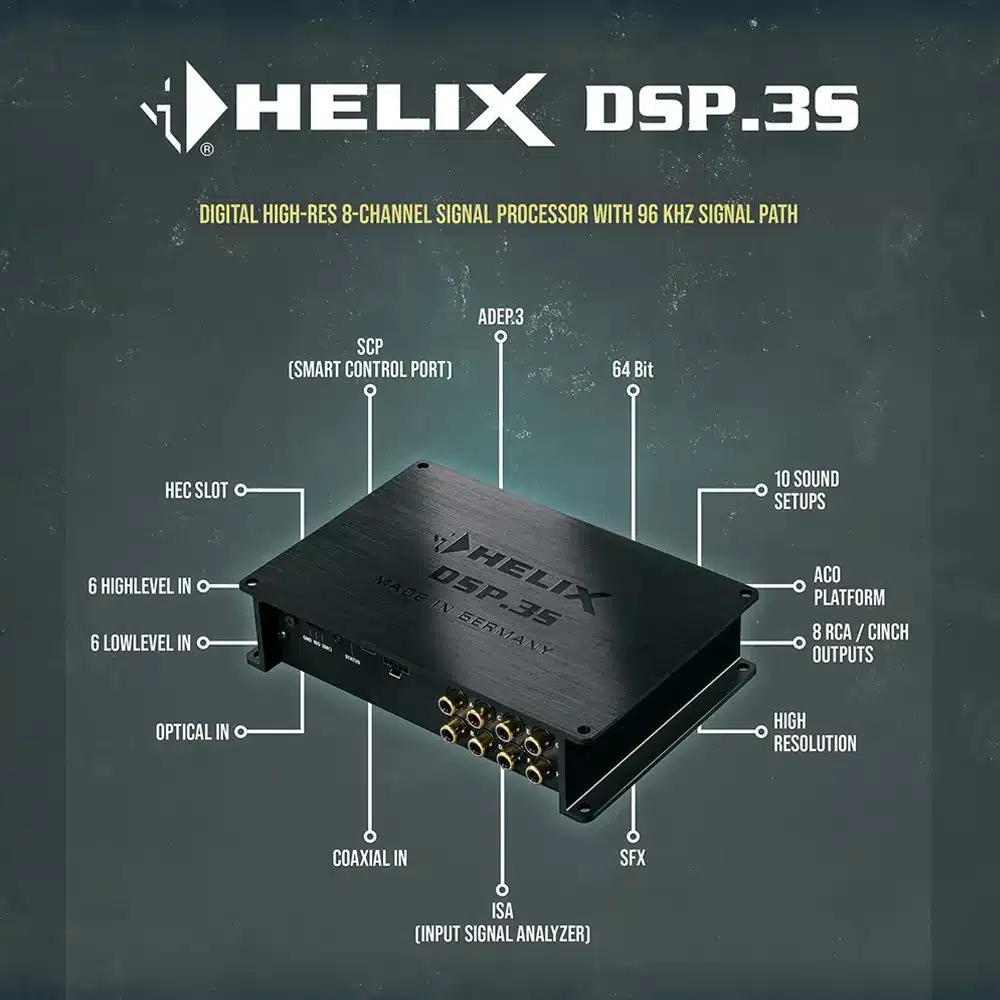

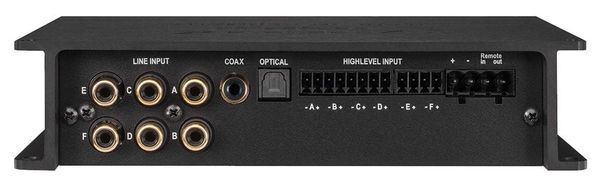

| Ngõ vào | 6 × RCA; 6 × tín hiệu loa (ADEP.3, tự bật nguồn); 1 × quang SPDIF 12–96 kHz; 1 × coaxial SPDIF 12–192 kHz; Remote In |
| Độ nhạy vào | RCA 2–4 V; tín hiệu loa 5–11 V |

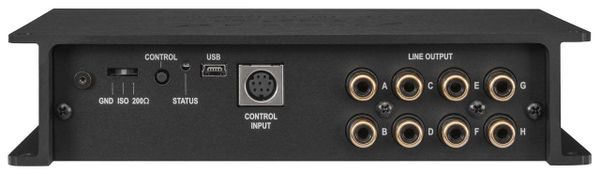

| Ngõ ra | 8 × RCA, điện áp ra 6 V; 1 × Remote Out (tối đa 500 mA) |
| Xử lý | DSP 64 bit thế hệ Sigma350, 295 MHz (1,2 tỉ phép MAC/giây), lấy mẫu 96 kHz; chuyển đổi A/D, D/A BurrBrown |
| Tính năng DSP | ISA + InputEQ, RealCenter, StageXpander, ClarityXpander, Augmented Bass Processing; 10 bộ nhớ cấu hình; định tuyến tự do theo ma trận |
| Đáp tần | 10 Hz – 44 kHz |
| SNR | 112 dB ngõ số; 107 dB ngõ analog (A-weighted) |
| THD+N, IMD | THD+N < 0,0008% ngõ số, < 0,002% ngõ analog; IMD < 0,003% / < 0,005% |
| Tách kênh | > 90 dB |
| Mở rộng | Khe HEC (Bluetooth HD, USB), cổng Smart Control Port cho remote, công tắc Ground lift |
| Nguồn điện | 9,6–17 V (tối đa 5 giây xuống 6 V); dòng tiêu thụ < 450 mA; tối đa 3 A |
| Phần mềm | DSP PC-Tool (kết nối USB) |
| Kích thước (C × R × S) | 40 × 177 × 120 mm |
| Bộ sản phẩm | DSP.3S, đầu chuyển Control Input sang SCP, cáp USB, vật tư lắp, sách hướng dẫn |
| Bảo hành | 24 tháng kể từ ngày lắp đặt tại AP Car Care |

Quy trình lắp đặt, cân chỉnh và bảo hành
AP lắp DSP.3S theo 6 bước:
- Đo tín hiệu zin trên từng kênh: biết hãng xe đã cắt dải, EQ tới đâu.
- Lấy tín hiệu bằng giắc chờ: giữ đường lui trả xe về zin.

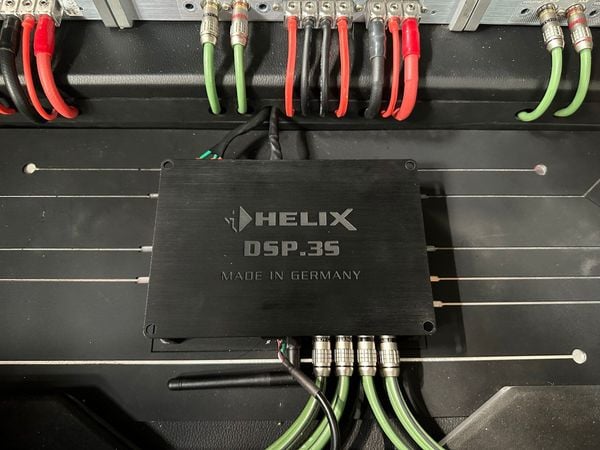

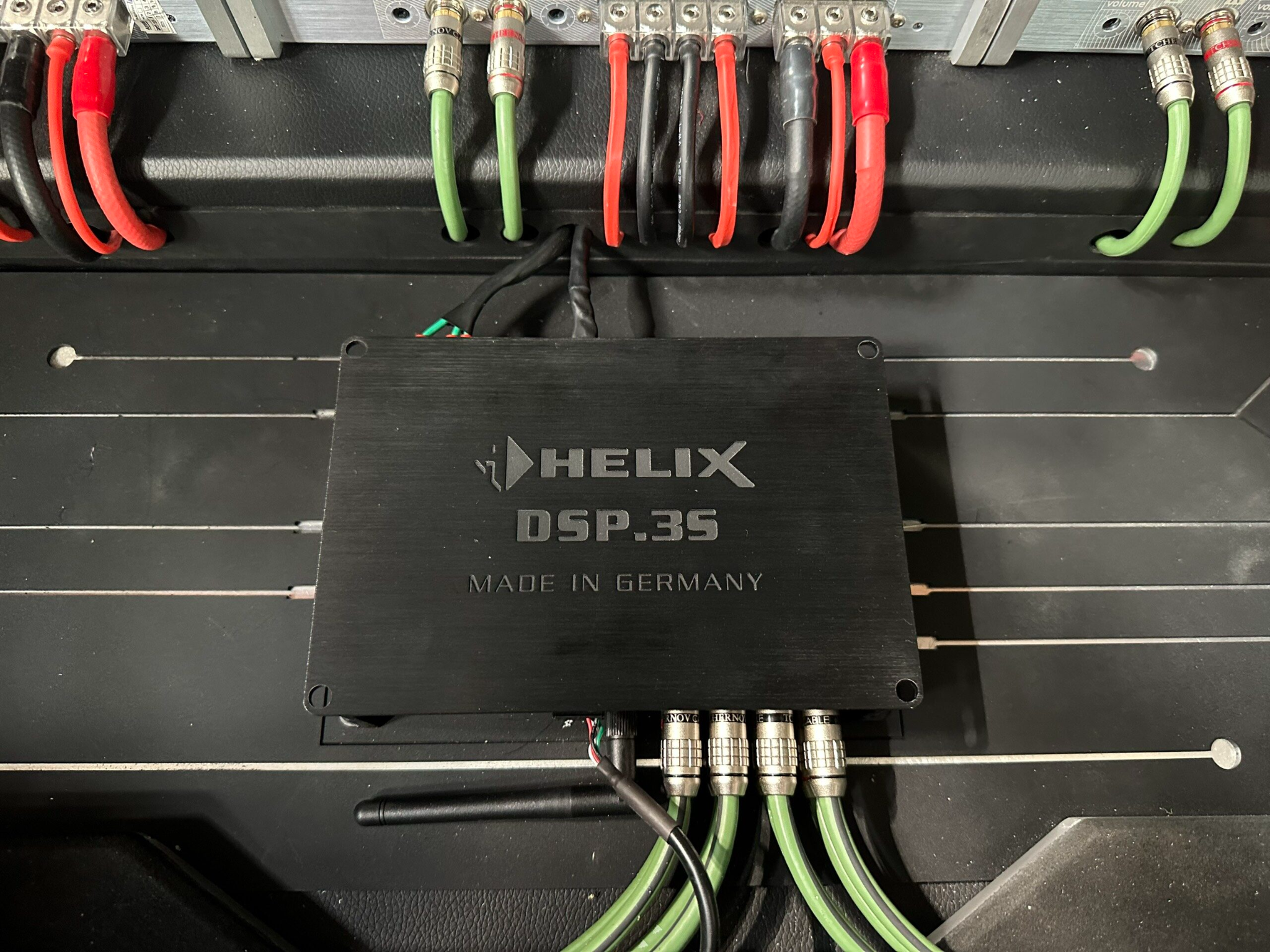

- Đặt DSP nơi khô, xa nguồn nhiễu, đi dây RCA tách dây nguồn: giảm ù.
- Dùng ISA và InputEQ làm phẳng tín hiệu vào trước khi chia dải.
- Chia dải, chỉnh độ trễ, EQ bằng micro đo tại ghế lái.
- Kiểm cảnh báo màn hình, fader, Power Save rồi cố vấn bàn giao.
Kỹ thuật viên AP được đào tạo để hiểu mỗi thông số đặt ra để giải quyết điều gì, nên mỗi điểm cắt, mỗi mức trễ trong file cấu hình đều có lý do ghi lại chứ không chỉnh theo cảm tính. Đội kỹ thuật AP từng đạt Giải nhì SQ S-4000€ tại EMMA Việt Nam 2025, và quy trình chỉnh DSP của chúng tôi đi theo đúng thứ tự mà giải chấm: cân bằng, sân khấu, rồi mới đến âm sắc.
DSP.3S bảo hành 24 tháng kể từ ngày lắp đặt; phiếu điện tử tách riêng thiết bị và công lắp. Điểm cắt, độ trễ và EQ từng kênh của DSP.3S được ghi vào hồ sơ xe ở AP, để lần cân chỉnh sau có số liệu gốc mà so thay vì dò lại bằng tai. Tai người cần vài ngày để quen dàn mới; vì vậy AP mời anh chị quay lại nghe lại cùng kỹ thuật viên sau khoảng hai tuần, chỗ nào chưa vừa ý thì tinh chỉnh tiếp, không tính thêm công cân chỉnh.
Giới hạn cần biết
- Không có công suất: mọi loa phải qua amply rời.
- Chỉnh sau này cần laptop hoặc mua thêm remote.
- Kết quả phụ thuộc buổi cân chỉnh; lắp DSP mà không đo thì không khác biệt nhiều.
Câu hỏi thường gặp
Giữ màn hình zin có dùng được DSP.3S không?
Được, 6 ngõ tín hiệu loa có mạch ADEP.3 giúp màn hình zin không báo lỗi loa.
DSP.3S và amply tích hợp DSP khác nhau thế nào?
DSP.3S chỉ xử lý, chọn amply tuỳ ý; amply tích hợp DSP gộp cả hai trong một khối gọn hơn nhưng ít linh hoạt khi đổi amply.
8 ngõ ra chia cho hệ nào là hợp?
Ví dụ 2-way active trước (4 kênh), loa sau (2 kênh) và sub (2 kênh), hoặc 3-way active trước cộng sub.
Có nghe được Bluetooth chất lượng cao qua DSP.3S?
Có, gắn mô-đun HEC BT HD vào khe HEC; tín hiệu vào thẳng DSP.
Gửi AP sơ đồ loa và amply hiện có để kỹ thuật viên lên cấu hình. AP còn các DSP rời 8 kênh cho hệ active để so; amply phối hợp sạch tiếng có thể là amply 4 kênh Helix C FOUR. Đội kỹ thuật AP Car Care sẽ đo trước khi chỉnh.
