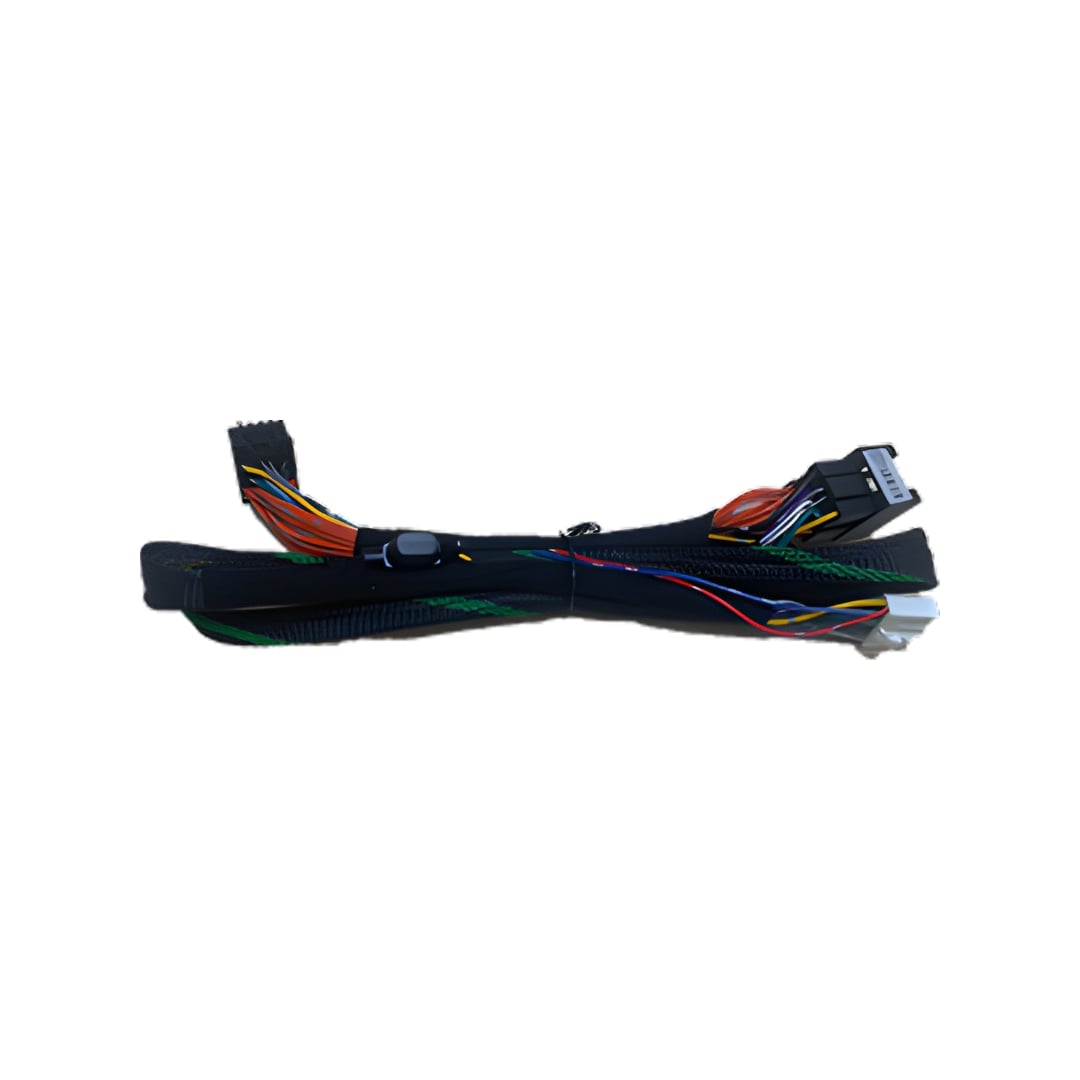

Bộ dây theo xe EVN-FO-DSP-(97) 19 dành cho Ford Focus có 2 đầu cắm đúng chuẩn xe, nằm giữa màn hình và bó dây để chia tín hiệu các loa sang DSP. Ống bện sọc xanh ôm ngoài, kèm mấy dây lẻ nhiều màu dùng lúc nối sang thiết bị xử lý.
Một chiếc Focus đã qua vài năm sử dụng có thể có vỏ dây và chốt nhựa phía sau màn hình bắt đầu lão hóa. Cắt, tuốt, xoắn thêm vào chỗ đó là tạo thêm điểm hỏng. AP chọn cách cắm nối tiếp cho Focus đời cũ vì mỗi mối cắt bớt đi là một lỗi điện vặt ít đi về sau.
Thông tin xe đi kèm mã này chỉ có hai chữ "Ford Focus", không kèm thế hệ hay năm. Focus có mặt tại Việt Nam qua nhiều thế hệ, cả hatchback lẫn sedan, và mặt sau màn hình mỗi đời có thể khác. Đó là lý do AP luôn mở xem phía sau màn hình chiếc Focus cụ thể rồi mới nhận lắp, thay vì bán theo tên xe.
Focus nên dùng dây DSP khi nào
- Lắp DSP hoặc DSP tích hợp amply mà vẫn giữ đầu phát, màn hình zin.
- Muốn tháo trả xe về nguyên bản dễ dàng sau này.
- Cần tách riêng tín hiệu các loa để DSP căn chỉnh từng vị trí.
- Muốn hạn chế can thiệp vào bó dây đã cũ của xe đời trước.
Nếu Focus của anh chị đang có lỗi điện như màn hình chập chờn hay loa mất tiếng không rõ lý do, AP sẽ kiểm tra và xử lý lỗi đó trước, vì lắp DSP lên một hệ đang lỗi chỉ làm việc tìm bệnh khó hơn.
Ghép với DSP và thiết bị nào
DSP cần có ngõ vào hi-level để nhận tín hiệu mức loa từ dây cáp. Nếu dùng DSP chưa có amply, cần thêm amply rời; nếu dùng DSP tích hợp amply thì cần dây nguồn và cầu chì đúng dòng. Cùng là xe Ford nhưng các đời Everest 2018, Explorer 2018 dùng một mã dây DSP Ford khác, nên không thay thế lẫn nhau.
Dây cắm nối tiếp lấy tín hiệu thế nào
Dây cáp plug and play có giắc cái cắm vào giắc của xe và giắc đực trả lại cho thiết bị zin, nên đường tín hiệu cũ vẫn liền mạch. Song song đó, các cặp dây loa được rẽ nhánh ra đầu đấu vào DSP. DSP nhận tín hiệu mức loa, chuyển về mức tín hiệu xử lý, rồi xuất ra amply cấp cho hệ loa mới.
Các sợi màu rời trên dây cần được đối chiếu chức năng theo tài liệu đấu nối của DSP và xe trước khi cắm. Màu dây giữa các nhà sản xuất không theo một chuẩn chung, nên không đấu theo cảm tính.
Thông số EVN-FO-DSP-(97) 19
| Mã sản phẩm | EVN-FO-DSP-(97) 19 |
|---|---|
| Loại | Dây cáp DSP plug and play |
| Xe theo nhà phân phối | Ford Focus |
| Kết nối | Giắc theo xe cắm nối tiếp, nhánh tín hiệu ra DSP |
| Vỏ ngoài (theo ảnh) | Ống lưới bọc dây đen sọc xanh |
Lắp đặt và bảo hành tại AP
Kỹ thuật viên tháo cụm màn hình hoặc vị trí giắc theo đời xe, cắm dây, đấu DSP, thử từng kênh, rồi căn chỉnh. Theo quy trình lắp phụ kiện của AP, mức tháo nội thất trên Focus được báo trước cho anh chị, và các chức năng zin như đèn nền, cảm biến, nút vô lăng đều được thử lại trước khi trả xe. Phiếu bảo hành điện tử ghi riêng phần sản phẩm và phần công lắp, để nếu có sự cố anh chị biết rõ ai chịu trách nhiệm phần nào.
Giới hạn
Dây không phải DSP, không khuếch đại và không cải thiện âm thanh nếu đứng một mình. Một số đời Focus có thể dùng giắc khác với mô tả của nhà phân phối.
Câu hỏi thường gặp
Focus đời nào dùng được?
Nhà phân phối không công bố đời xe cụ thể. AP đối chiếu giắc trên xe rồi mới xác nhận, không trả lời theo tên xe khi chưa xem.
Có cần cắt dây nào không?
Không cần với các xe đúng giắc, vì dây cắm nối tiếp vào giắc zin.
Dây có dùng cho Ranger không?
Không. Ranger 2018 Biturbo và xe Ford 2023 dùng mã dây khác.
Lưu ý trước khi đặt
Chụp mặt sau màn hình hoặc báo phiên bản xe để AP so giắc. Trong nhóm dây DSP plug and play theo từng hãng xe, mã cho Ford có nhiều loại khác nhau. Lịch hẹn và địa chỉ xưởng có trên trang chủ AP, hoặc gọi 1900.252526.
Đã kiểm duyệt nội dung bởi Kỹ sư Ô tô - Johnny Lộc Nguyễn
