Dây lấy tín hiệu vào DSP theo xe Ford Everest bản loa B&O

Lưới loa cửa có logo B&O? Nếu có, nhiều khả năng xe là Everest Platinum 2.0 4x4 đời 2024–2025 với 12 loa và amply B&O riêng, đúng nhóm xe mà mã EVN-HKUP-FO của Alpine hướng tới. Hệ B&O trên xe này có tổng 12 loa: 4 loa ở hàng ghế trước, 6 loa ở hàng ghế sau, 1 loa center trên taplo và 1 loa sub hơi đặt ở hàng ghế thứ ba phía bên tài. Giắc OEM của bộ dây cắm ngay tại amply, chia sẵn từng đường tín hiệu loa cho một DSP tích hợp amply có ít nhất 10 kênh; kìm cắt dây không cần dùng đến.

Đừng nhầm với bộ dây Everest 18 / Explorer 18 / BT-50 / Mustang 2015–2020 cũng có trên web AP: món đó gắn phía sau đầu màn hình đời cũ, trong khi món này gắn ở amply B&O của thế hệ mới. Trùng chữ Everest, nhưng đời xe, hệ loa lẫn vị trí giắc đều khác. Còn xe 8 loa thường thì không cần đến cả hai món.

Ai đã chọn Platinum thường muốn giữ dàn B&O, chỉ mong sân khấu âm thanh rõ hơn và trầm chắc hơn. Với gần 20 năm kinh nghiệm, kỹ thuật viên AP xử lý mong muốn đó bằng giắc chứ không bằng mối nối: lắp nhanh, ít điểm hỏng, và hôm nào cần trả xe về nguyên bản thì vài thao tác là xong.

Vì sao Everest B&O cần bộ dây riêng

Ở bản loa thường, màn hình cấp tín hiệu gần như trực tiếp cho loa, nên lấy tín hiệu sau màn hình là đủ. Ở bản B&O, màn hình gửi tín hiệu tới amply B&O, rồi amply mới chia dải cho treble, loa cánh, loa center, loa cột D và sub. Muốn DSP nhận được đủ những gì loa đang phát, phải đứng ở đầu ra của amply.

Các kênh ra từ amply zin đã bị cắt dải theo từng loa, nên DSP phải có đủ ngõ vào mức loa để ghép lại thành tín hiệu toàn dải. Nhà phân phối Alpine ghi rõ bộ dây dành cho DSP amply từ 10 kênh trở lên; dùng DSP ít kênh hơn sẽ thiếu đường vào.

Đời Everest nào dùng được

Bảng trên theo hồ sơ phiên bản AP tổng hợp từ báo và đại lý. Nếu phân vân, cách nhanh là nhìn logo B&O trên lưới loa cửa.

DSP đi kèm và cách chọn

Thiết bị nhận cần là DSP tích hợp amply có từ 10 kênh vào Hi-Level. Trong bảng bộ dây theo xe của nhà phân phối, mã EVN-HKUP-FO được giới thiệu đi cùng DSP Alpine 16 kênh PXE-R160-16EV, đủ ngõ vào cho toàn bộ kênh của amply B&O mà vẫn còn kênh khuếch đại để chia riêng loa trước, loa sau và sub.

Xe đã lắp DSP hãng khác thì anh chị gửi ảnh mặt ngõ vào; AP đếm kênh và kiểm giắc rồi mới báo có dùng được hay không.

Chất lượng hoàn thiện và cách bộ dây giữ zin

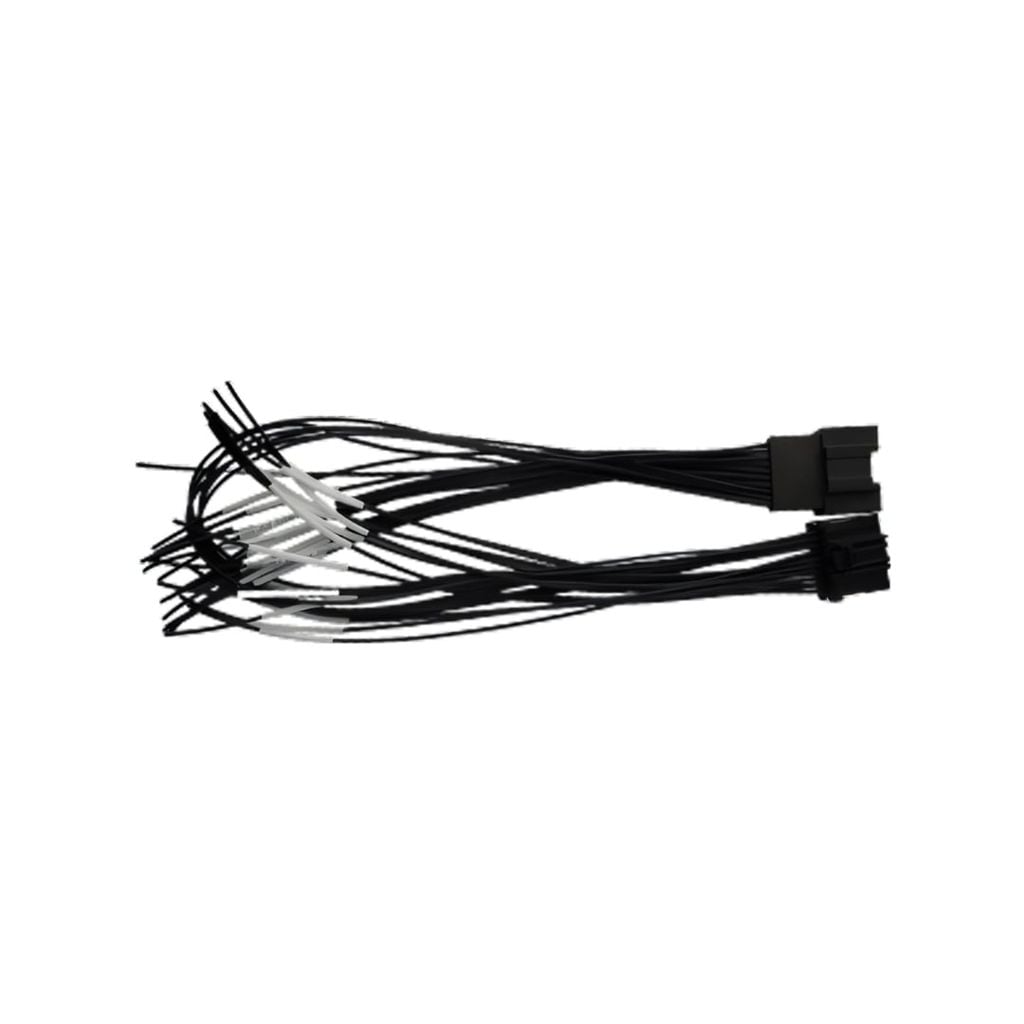

• Đầu nối là giắc OEM theo xe, một đầu có chữ FORD để nhận diện, cắm khớp giắc của amply B&O.
• Dây dẫn bằng đồng, vỏ nhựa PVC cách điện theo công bố của nhà phân phối.
• Mỗi đầu dây tín hiệu có nhãn trắng để đối chiếu kênh khi đấu vào DSP.
• Không bóc vỏ, không hàn, không băng keo lên bó dây zin; amply B&O vẫn hoạt động như cũ.

Bảng thông số EVN-HKUP-FO

Quy trình lắp và bàn giao

1. Đối chiếu phiên bản, logo B&O và vị trí amply zin; chụp giắc trước khi tháo.
2. Cắm bộ dây vào giữa giắc zin và amply B&O, kéo nhánh tín hiệu về chỗ đặt DSP, bó theo đường dây zin.
3. Khai báo kênh vào, ghép dải, rồi mới chia dải, chỉnh độ trễ và EQ cho ghế lái.
4. Bật xe kiểm lại âm báo, kết nối điện thoại và chỉnh âm lượng trên vô-lăng trước khi lắp ốp.

Mỗi xe qua ba lớp kiểm trước khi trả: kỹ thuật viên nghe từng kênh, quản đốc nghe lại toàn hệ thống, cố vấn bàn giao và hướng dẫn anh chị dùng. Nếu anh chị chưa hài lòng với phần lắp và cân chỉnh do AP làm, AP xử lý lại miễn phí; lỗi của chính bộ dây đi theo bảo hành nhà phân phối, ghi trên phiếu bảo hành điện tử.

Điều bộ dây không làm thay anh chị

• Không tự làm tiếng hay hơn khi chưa có DSP và chưa cân chỉnh.
• Không dành cho Everest 8 loa và Everest 2018–2022.
• Dữ liệu số chân, chiều dài chưa được công bố; AP chỉ khẳng định khớp sau khi xem giắc thật.

Câu hỏi thường gặp về dây DSP Everest B&O

Everest 2018 có dùng bộ này được không?

Không. Đời 2018 lấy tín hiệu sau màn hình bằng bộ dây riêng cho Everest 18, Explorer 18, BT-50 và Mustang. Bộ EVN-HKUP-FO chỉ dành cho bản có amply B&O.

Ranger hoặc Explorer bản B&O có dùng chung được không?

Bảng của nhà phân phối có liệt kê Ranger, Everest và Explorer hệ B&O cho cùng mã. AP vẫn xem giắc trên xe trước khi nhận lắp, vì đời xe và thị trường có thể khác.

Giữ lại loa B&O zin được không?

Được. Amply và loa B&O vẫn trong hệ thống; anh chị có thể chỉ thêm DSP và sub trước, rồi đổi loa sau. AP sẽ nói thẳng nếu bước nào chưa đáng làm ngay.

Có làm mất bảo hành xe không?

Bộ dây không để lại mối nối trên dây zin, đó là lý do AP chọn cách này. Bảo hành vẫn do đại lý Ford quyết định; khi cần, AP tháo trả về zin trước khi xe vào xưởng hãng.

Anh chị gửi phiên bản, năm sản xuất, ảnh logo trên loa cửa và DSP định dùng để được tư vấn đúng. Dây nguồn, cầu chì và các món khác trong nhóm phụ kiện âm thanh xe hơi AP chuẩn bị cùng lúc; đội lắp âm thanh tại AP báo trước mức can thiệp trên xe trước khi bắt đầu.
