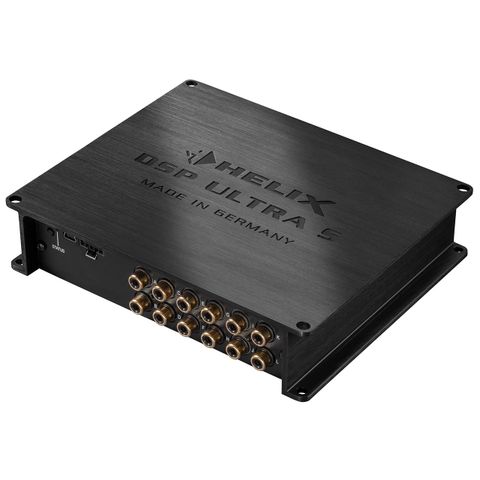

Loa và amply cao cấp sẽ bị kìm lại nếu khâu xử lý không theo kịp. Helix DSP ULTRA S nhận 8 kênh, trả 12 kênh ra, chạy 96 kHz, tiếng nền 117 dB và độ méo dưới 0,0004% với ngõ vào số; hãng công bố sản xuất tại Đức. Máy không có tầng công suất.
Bản S làm lại đường tín hiệu analog: op-amp TI/BurrBrown dòng OPA có SoundPlus đi cùng bộ chuyển đổi AKM 32 bit, tầng vào thiết kế lại để chống nhiễu điện trên xe tốt hơn. Hai chip Analog Devices 64 bit quản lý 8 kênh vào, 8 kênh ảo và 12 kênh ra, đủ cho hệ 3-way hoặc 4-way active lớn. Thiết bị ở tầm này chỉ đáng tiền khi phần cân chỉnh tương xứng, nên AP chỉ nhận lắp sau khi đã khảo sát xe và thống nhất mục tiêu âm thanh với chủ xe.
ULTRA S tạo khác biệt ở đâu
- Tiếng nền rất thấp, chi tiết nhỏ ở âm lượng thấp vẫn rõ.
- 12 kênh ra cho hệ 4-way active hoặc 3-way + loa sau + sub stereo.
- Tầng vào chống nhiễu tốt hơn trong môi trường điện xe.
- Nhận tín hiệu từ amply zin tới 32V và nguồn số quang, coax.
ULTRA S dành cho hệ thống nào
Nên đầu tư ULTRA S khi
- Loa và amply đã ở tầm cao cấp, DSP là khâu cần nâng tiếp.
- Hệ cần 11 – 12 kênh ra.
- Ưu tiên thông số đo tiếng nền và độ méo ở mức thấp nhất trong dòng DSP rời Helix.
ULTRA S là dư khi
- Loa và amply còn ở tầm phổ thông: nâng loa, amply trước sẽ nghe rõ hơn.
- Hệ chỉ 6 – 10 kênh: DSP MINI MK2, DSP.3S hoặc DSP PRO MK3 đủ.
- Muốn một khối có công suất.
Bố trí 12 kênh ra của ULTRA S
Ví dụ chia kênh cho hệ 4-way active; mọi ngõ ra cần amply:
| Ngõ ra | Nối tới |
|---|---|
| 1 – 8 | Treble, mid, mid bass, bass trái và phải → amply 8 kênh hoặc nhiều amply |
| 9 – 10 | Loa sau hoặc center |
| 11 – 12 | Sub stereo → amply mono hoặc 2 kênh |
| Ngõ vào | 8 x loa (4 – 32V), 8 x RCA (1 – 8V), quang (tới 96 kHz), coax (tới 192 kHz) |
| Ngõ ra RCA | 8V |
Thông số quyết định của DSP ULTRA S
| Vào / ra | 8 vào / 12 ra RCA (8V) |
| Tiếng nền | 117 dB (số), 111 dB (analog) |
| Độ méo | < 0,0004% (số) |
| Chuyển đổi | AKM 32 bit + op-amp OPA SoundPlus |
| Xử lý | 2 chip 64 bit, 96 kHz |
| Kích thước | 40 x 177 x 170 mm |
Thông số kỹ thuật đầy đủ Helix DSP ULTRA S

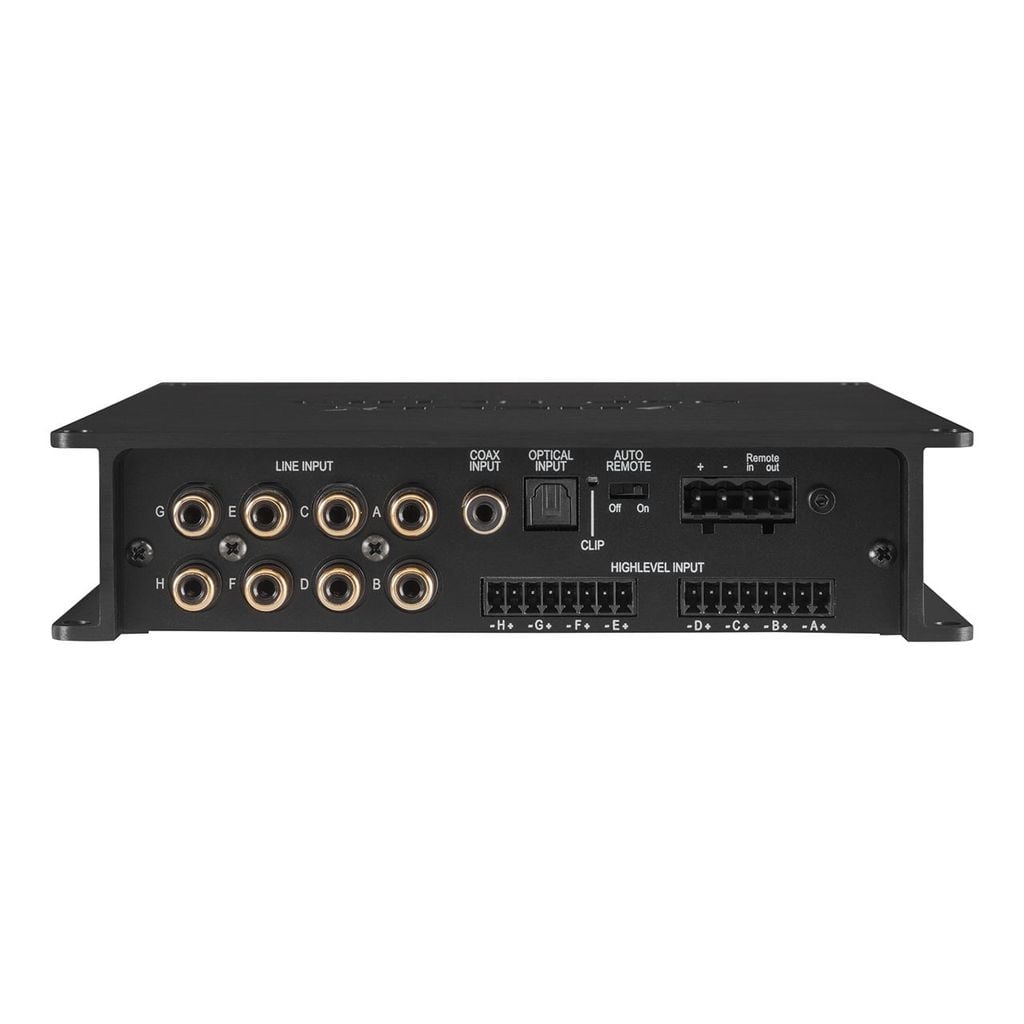

| Ngõ vào | 8 x RCA, 8 x loa (high-level), 1 x quang SPDIF (12 – 96 kHz), 1 x coax SPDIF (12 – 192 kHz), 1 x Remote In |
| Độ nhạy ngõ vào | RCA 1 – 8V; high-level 4 – 32V |

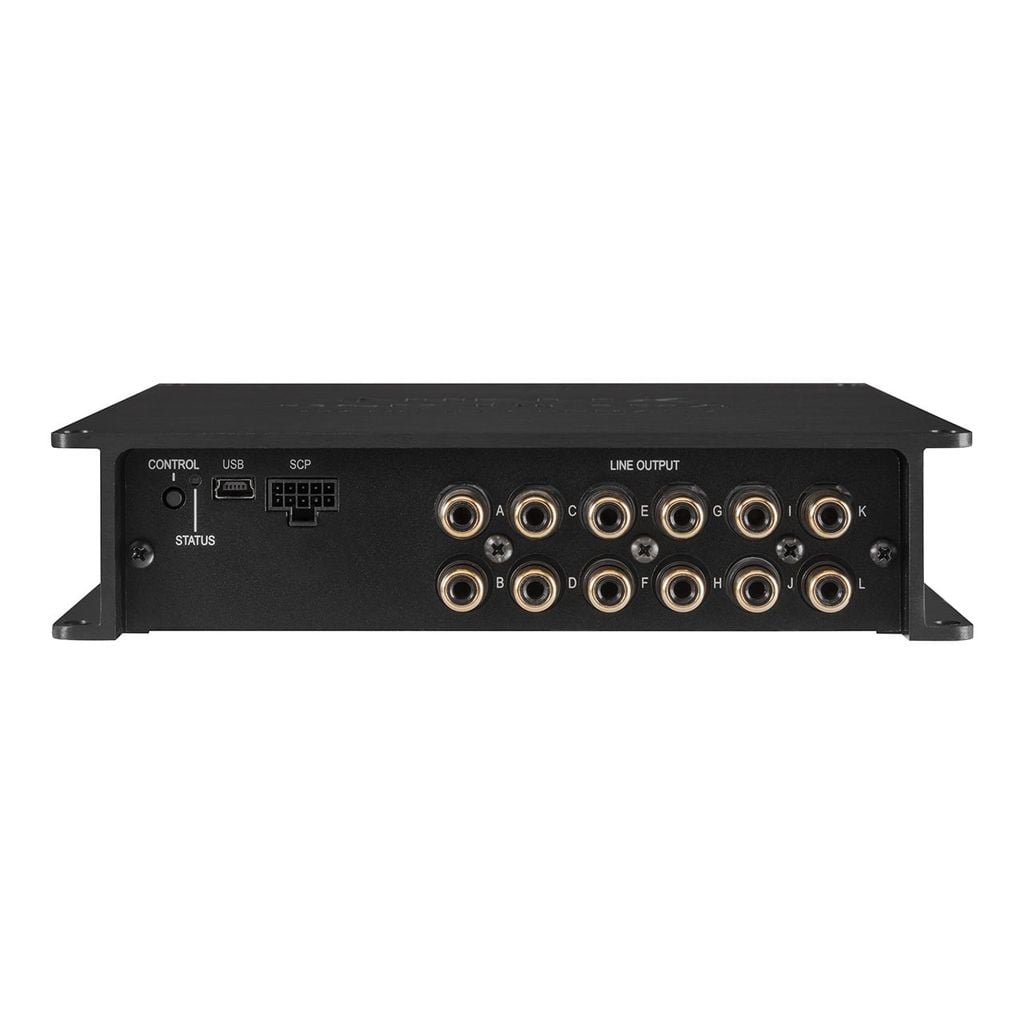

| Ngõ ra | 12 x RCA (8V), 1 x Remote Out |
| DSP | 2 x 64 bit, 2 x 295 MHz (2,4 tỷ phép MAC/giây), lấy mẫu 96 kHz |
| Bộ chuyển đổi | A/D và D/A Asahi Kasei (AKM) 32 bit |
| Đáp tuyến tần số | 10 Hz – 44.000 Hz |
| Tỉ số tín hiệu/nhiễu | 117 dB (số), 111 dB (analog) |
| Độ méo THD+N | < 0,0004% (số), < 0,0008% (analog) |
| Xuyên kênh | > 90 dB |
| Điện áp hoạt động | 9,6 – 17V (tối đa 5 giây xuống 6V) |
| Dòng tiêu thụ | 550 mA |
| Nhiệt độ hoạt động | -40 °C đến +70 °C |
| Tính năng | HEC slot, Ground lift, Smart Control Port, CoProcessor 32 bit, ADEP.3, Auto Remote |
| Kích thước (C x R x S) | 40 x 177 x 170 mm |
ULTRA S so với DSP 12 kênh khác
Cùng 12 ngõ ra RCA, khác ở đường tín hiệu và tính năng:
| Tiêu chí | Helix DSP ULTRA S | Mosconi AERO 8|12 DSP | Helix DSP PRO MK3 |
|---|---|---|---|
| Hợp nhất khi | Ưu tiên tiếng nền, độ méo thấp | Cần thêm ngõ ra quang, EQ 30 band | 10 kênh là đủ |
| Ngõ ra | 12 x RCA | 12 x RCA + 1 quang | 10 x RCA |
| Tiếng nền (số) | 117 dB | Hãng không ghi số liệu này | 116 dB |
| Kích thước | 177 x 170 x 40 mm | 200 x 125 x 40 mm | 177 x 150 x 40 mm |
Điểm đánh đổi: AERO 8|12 có ngõ ra quang để nối amply số và EQ 30 band tham số. DSP PRO MK3 ít hơn 2 kênh, gọn hơn. ULTRA S hợp khi mục tiêu là đường tín hiệu sạch nhất và cần đủ 12 kênh.
Khảo sát, cân chỉnh và bảo hành ULTRA S
Khảo sát: AP kiểm tra dàn zin, amply zin và nguồn điện xe trên đúng đời xe; mục tiêu âm thanh được ghi lại trước khi lên sơ đồ.
Lắp đặt: Máy đặt nơi thoáng, xa dây nguồn amply; dây tín hiệu và dây nguồn đi tách tuyến để giữ tiếng nền thấp. Mức can thiệp nội thất được báo trước theo chính sách lắp đặt nâng cấp phụ kiện.
Cân chỉnh: Đo bằng micro, chỉnh từng kênh trong DSP PC-Tool; quản đốc và cố vấn nghe lại cùng chủ xe trước khi bàn giao.
Bảo hành: DSP bảo hành 24 tháng kể từ ngày lắp đặt; phiếu bảo hành điện tử tách phần thiết bị và phần công. Phần cân chỉnh do AP làm, nếu chưa đạt mục tiêu đã thống nhất, AP chỉnh lại miễn phí.
Giới hạn của DSP ULTRA S
- Không có công suất; hệ 12 kênh cần nhiều amply và nguồn điện đủ.
- Chênh lệch nghe được chỉ rõ khi loa, amply và cân chỉnh cùng tầm.
- Không có ngõ ra quang.
Hỏi đáp về DSP cao cấp Helix DSP ULTRA S
Có nên lắp ULTRA S cho loa phổ thông không?
Thường không nên. Nâng loa và amply trước sẽ nghe khác biệt rõ hơn.
ULTRA S khác DSP PRO MK3 thế nào?
ULTRA S có 12 ngõ ra (PRO MK3 có 10), tiếng nền 117 dB, méo dưới 0,0004% và đường tín hiệu analog làm lại.
Có nhận tín hiệu từ amply zin không?
Có, ngõ vào loa chịu tới 32V.
Nếu chưa ưng tiếng sau khi lắp thì sao?
AP lưu lịch sử lắp đặt của xe; chủ xe quay lại để kỹ thuật viên chỉnh tiếp theo mục tiêu đã thống nhất.
Gửi AP dòng xe, danh sách loa, amply hiện có và mục tiêu âm thanh; AP sẽ hẹn khảo sát trước khi báo cấu hình ULTRA S. Xem thêm DSP Helix hoặc hệ âm thanh xe cao cấp.
Đã kiểm duyệt nội dung bởi Kỹ sư Ô tô - Johnny Lộc Nguyễn
