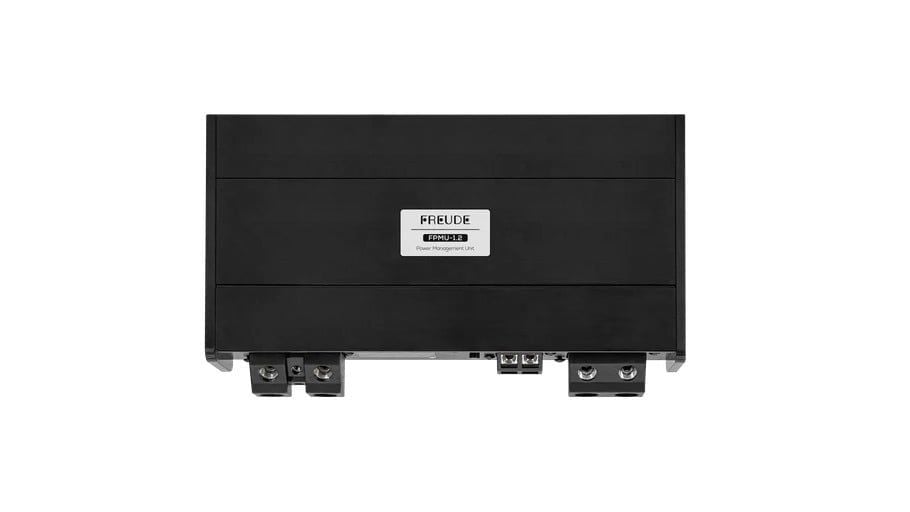

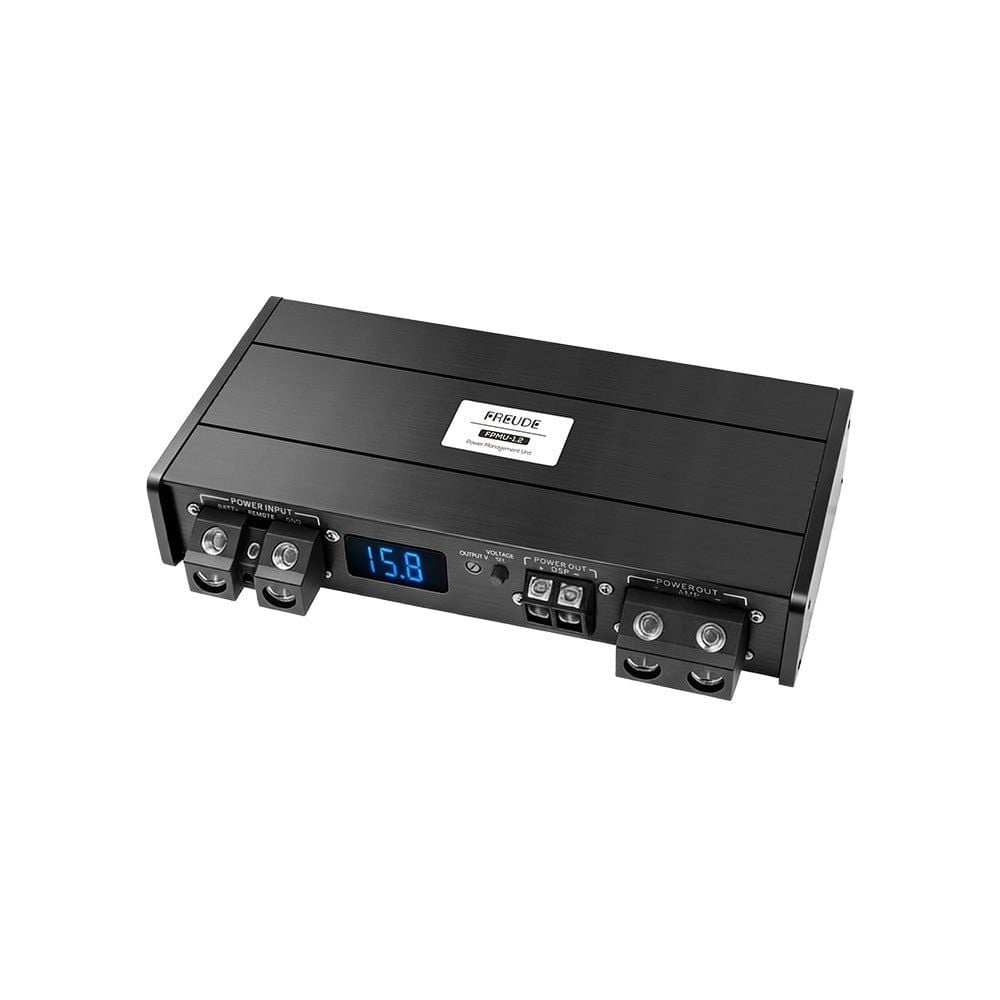

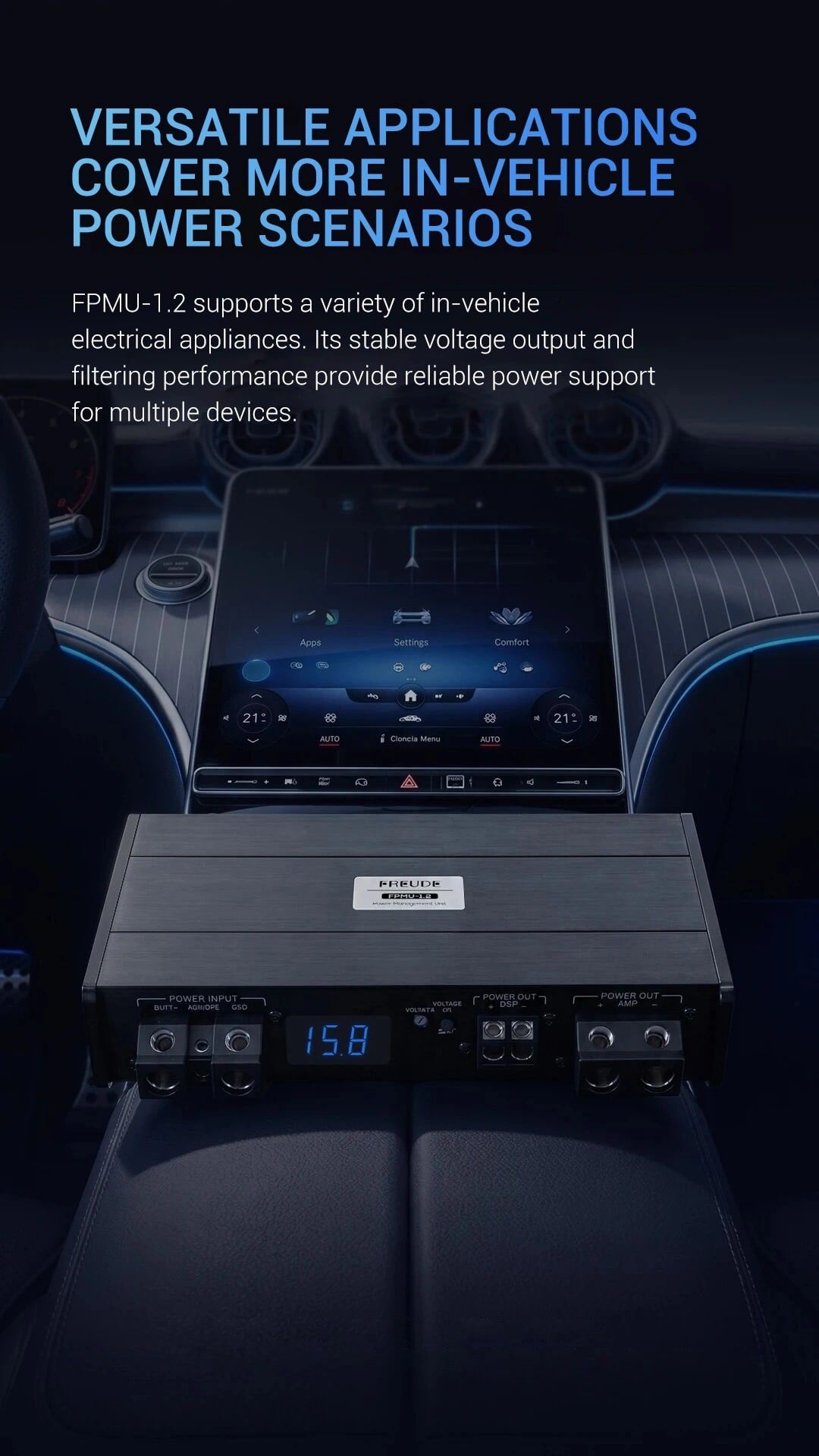

Freude FPMU-1.2 là bộ quản lý nguồn đặt giữa ắc quy và dàn âm thanh: nhận 10 – 16V, xuất điện áp ổn định chỉnh được từ 13,8 đến 16V, dòng đỉnh 130A (2.000W), hiệu suất từ 92% khi đầy tải. Bộ không phát ra âm thanh và không thay ắc quy; việc của nó là giữ điện cấp cho amply và DSP không tụt, không nhiễu khi bass đánh mạnh hoặc lúc đề máy.

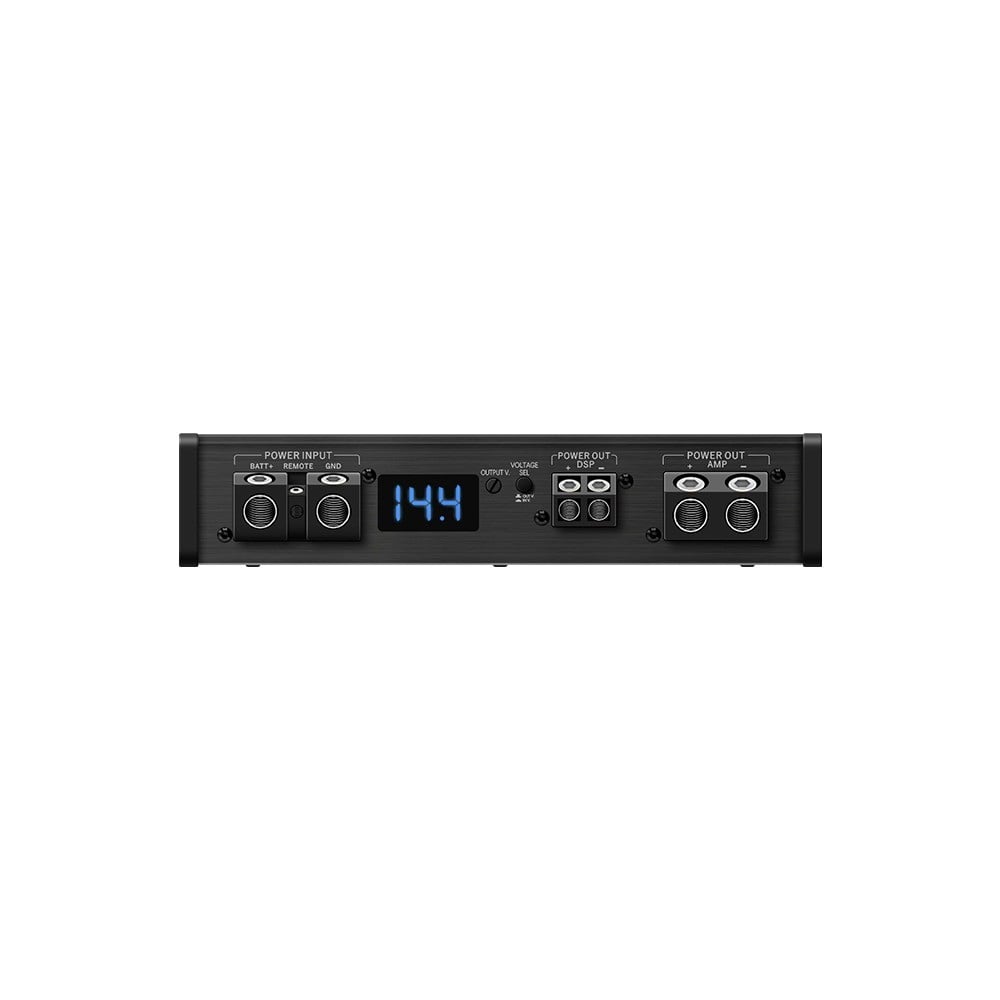

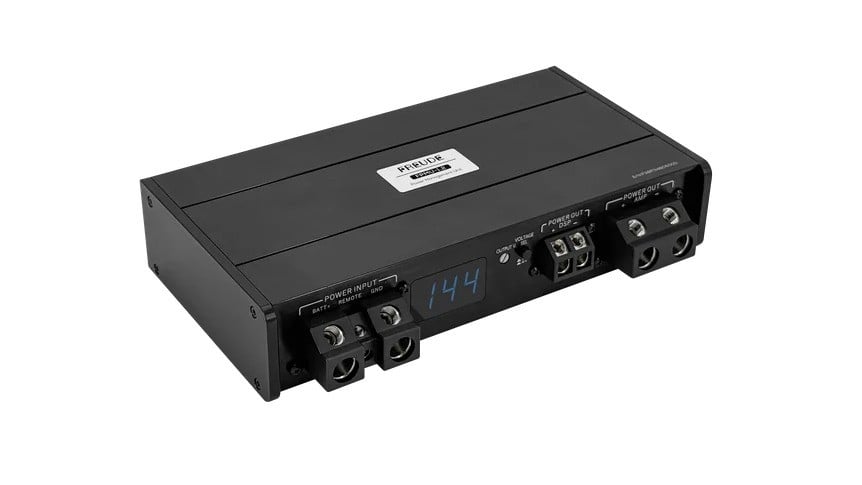

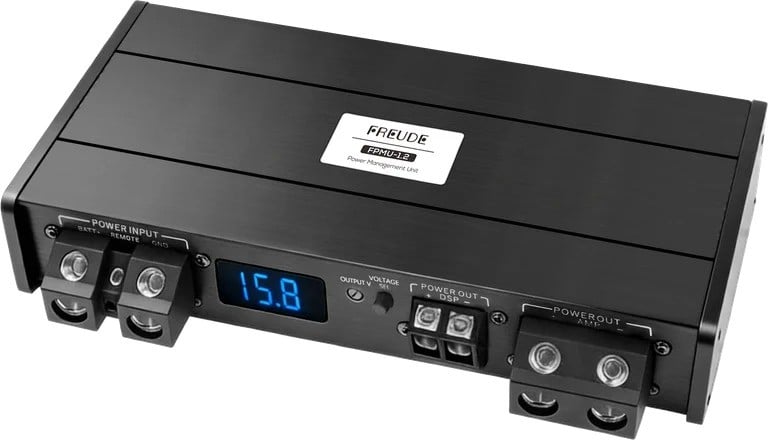

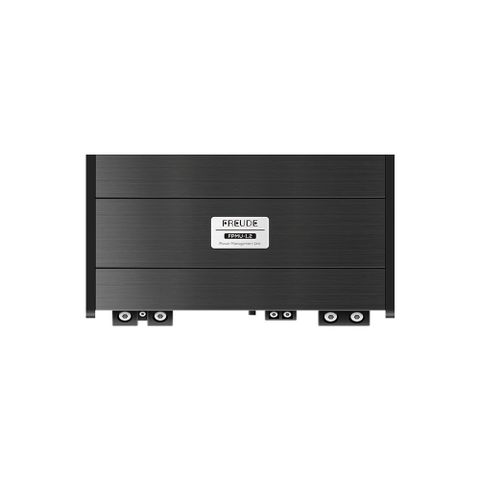

Trên thân máy có hai ngõ ra riêng: cổng dòng lớn cho amply và cổng công suất thấp cho DSP, kèm màn hiển thị điện áp vào/ra, công tắc chuyển hiển thị và núm đặt điện áp ra. Hãng công bố bộ lọc nhiễu từ máy phát, định vị, đèn pha, cùng bảo vệ thấp áp, quá dòng, ngắn mạch, ngược cực và ngắt khi nóng tới 85°C. Nhiều dàn chỉ cần dây nguồn đúng cỡ và điểm mát sạch là hết sụt áp, nên trên từng chiếc xe AP gắn đồng hồ theo dõi điện áp khi phát đoạn nhạc nặng bass trước khi khuyên mua FPMU-1.2.
FPMU-1.2 giải quyết gì cho dàn âm thanh
- Điện áp cấp cho amply giữ ở mức đặt 13,8 – 16V, sai số khoảng ±0,5V theo hãng, kể cả khi điện xe tụt lúc đề nổ.
- Ngõ ra riêng cho DSP, tách khỏi dòng lớn của amply.

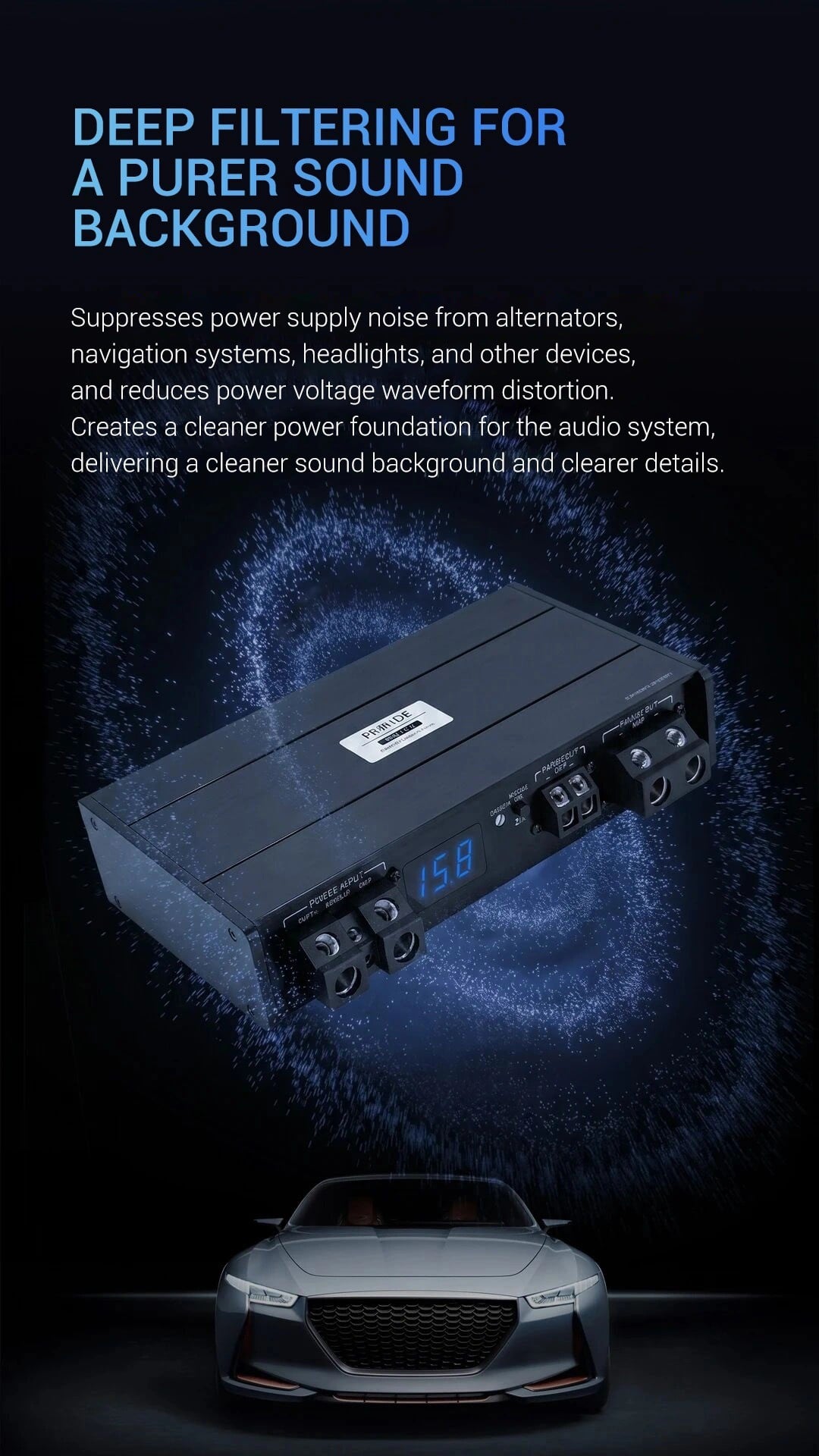

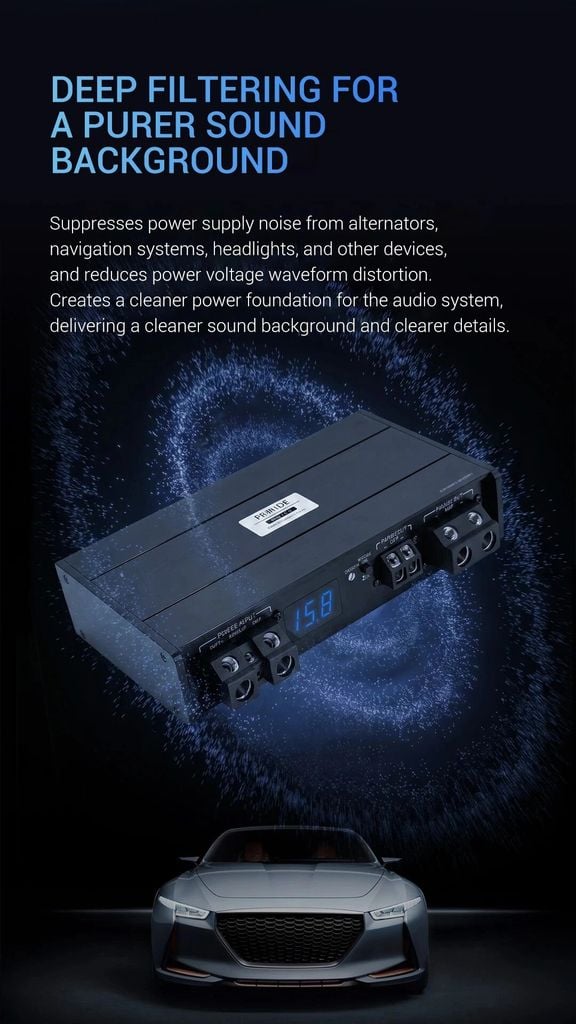

- Lọc nhiễu nguồn, giảm tiếng rít theo vòng tua máy.
- Dòng chờ chỉ 24 mA ở 13,8V, ít hao ắc quy khi đỗ xe lâu.
Xe và hệ thống nào cần FPMU-1.2
Nên tính tới FPMU-1.2 khi
- Hệ có amply mono lớn như Freude FD-1 V2, FS-1 V2 và điện áp tụt rõ khi bass đánh.
- DSP bị khởi động lại hoặc kêu rít theo vòng tua máy.
- Xe hay đề nổ nhiều lần trong ngày, cần nguồn ổn cho DSP.
Chưa cần FPMU-1.2 khi
- Hệ chỉ có amply nhỏ như FC-1 V2 kéo một sub, điện áp đo được vẫn ổn.
- Dây nguồn, cầu chì và tiếp mát chưa đúng chuẩn: phải sửa phần này trước.
- Ắc quy đã yếu: thay ắc quy là việc cần làm trước.
Đấu nối FPMU-1.2 trong hệ âm thanh

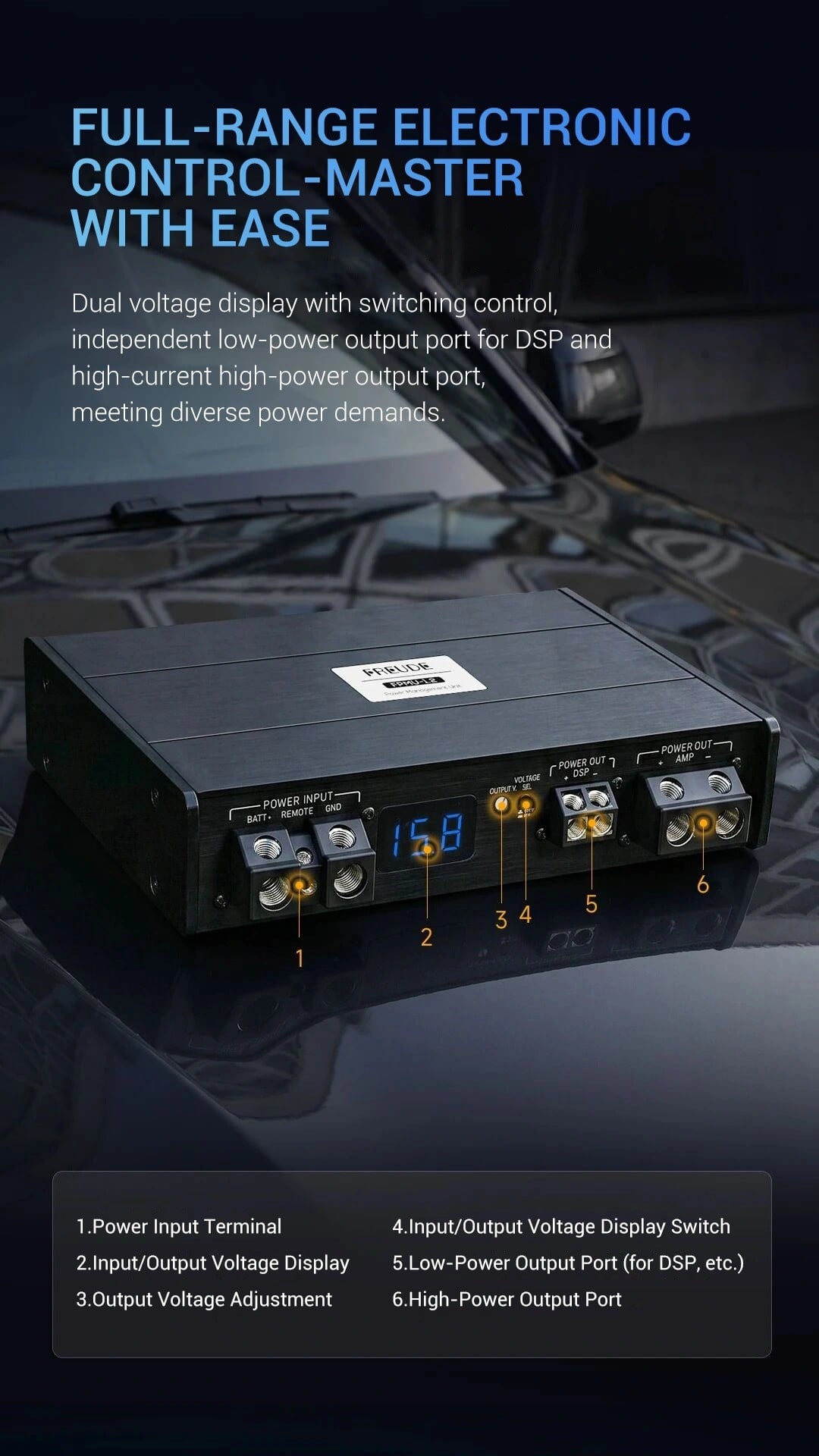

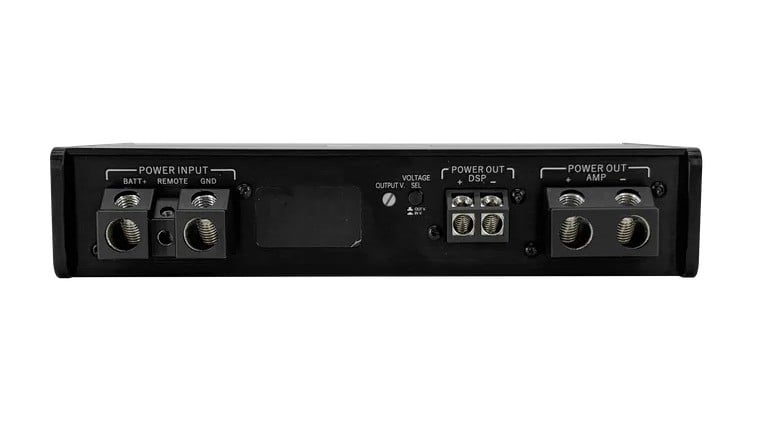

Sáu điểm chức năng trên thân máy và cách AP dùng:
| Cổng/chức năng | Vai trò | Nối tới |
|---|---|---|
| Ngõ vào nguồn (BATT+, REMOTE, GND) | Nhận điện 10 – 16V từ ắc quy | Ắc quy qua cầu chì tổng, dây remote từ đầu phát |
| Ngõ ra công suất lớn (AMP) | Cấp dòng lớn, đỉnh 130A | Amply mono như Freude FD-1 V2 |
| Ngõ ra công suất thấp (DSP) | Nguồn sạch, tách riêng | DSP như Freude FP-10 V5 |
| Núm chỉnh điện áp ra | Đặt 13,8 – 16V | Theo dải điện áp của amply và DSP |
| Màn hiển thị + công tắc | Xem điện áp vào hoặc ra | Dùng khi kiểm tra định kỳ |
Thông số quyết định của Freude FPMU-1.2
| Điện áp vào | 10 – 16V DC |
| Điện áp ra | Chỉnh 13,8 – 16V; trên 16V thì theo điện áp vào |
| Dòng ra tối đa | 130A / 2.000W (đỉnh) |
| Hiệu suất | ≥ 92% khi đầy tải |
| Dòng chờ | 24 mA ở 13,8V |
| Kích thước | 273 x 143 x 56,5 mm |

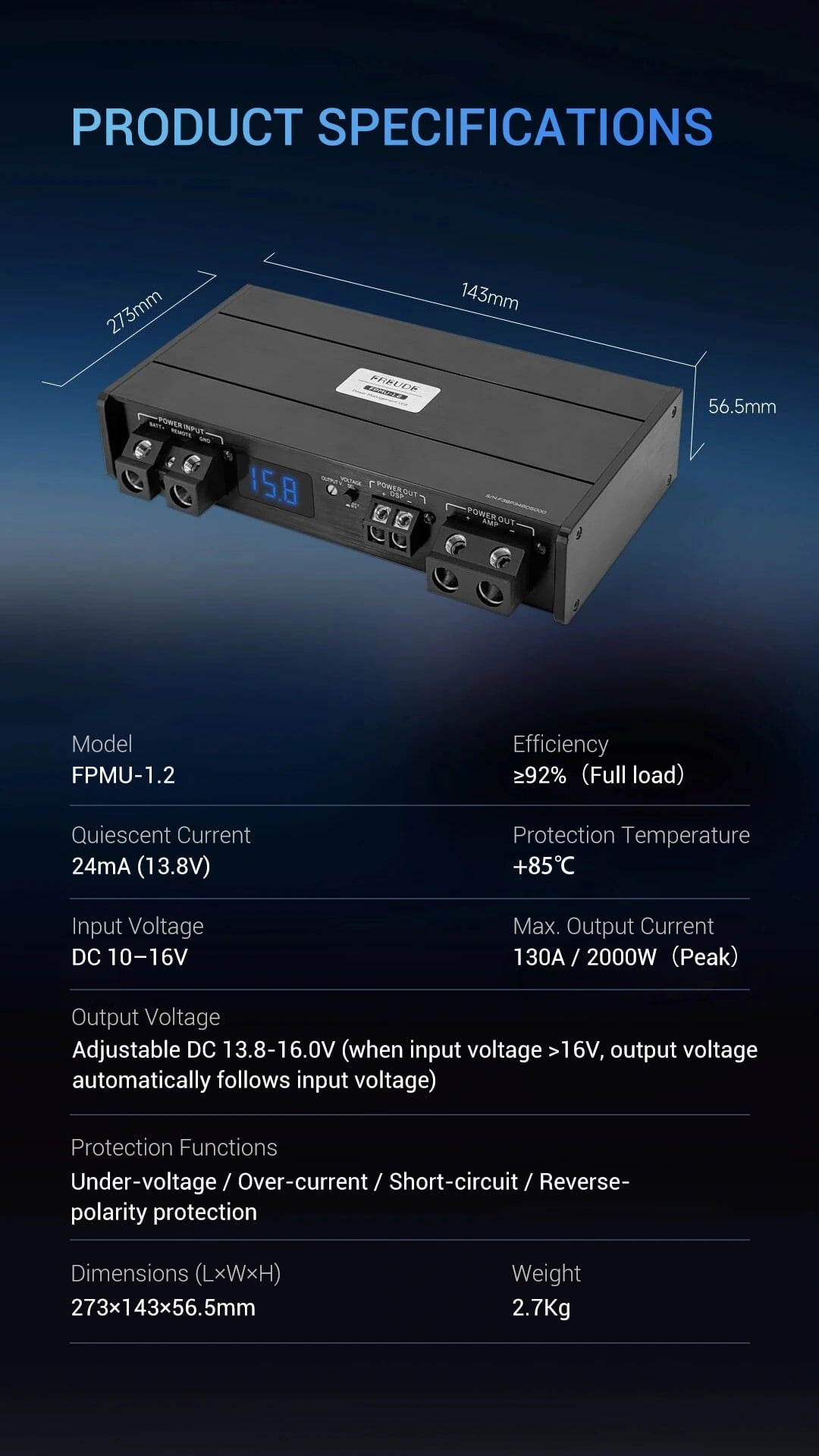

Thông số kỹ thuật đầy đủ Freude FPMU-1.2
| Loại | Bộ quản lý nguồn (Power Management Unit) cho âm thanh ô tô |
| Điện áp vào | 10 – 16V DC |
| Điện áp ra | Chỉnh được 13,8 – 16,0V; khi điện áp vào trên 16V, điện áp ra theo điện áp vào |
| Độ chính xác điện áp ra | ±0,5V |
| Dòng / công suất ra tối đa | 130A / 2.000W (đỉnh) |
| Hiệu suất | ≥ 92% (đầy tải) |
| Dòng chờ | 24 mA (13,8V) |
| Ngõ ra | 1 cổng công suất lớn cho amply, 1 cổng công suất thấp cho DSP |
| Hiển thị | Điện áp vào/ra, có công tắc chuyển |
| Bảo vệ | Thấp áp, quá dòng, ngắn mạch, ngược cực |
| Ngưỡng bảo vệ nhiệt | +85°C |
| Kích thước (D x R x C) | 273 x 143 x 56,5 mm |
| Khối lượng | 2,7 kg |
| Bảo hành | 12 tháng chính hãng |
FPMU-1.2 khác tụ điện và bộ dây nguồn ra sao
Ba cách xử lý điện cho dàn âm thanh, không thay thế nhau hoàn toàn:
| Tiêu chí | Freude FPMU-1.2 | Tụ Helix CAP 1000 / Rock Power R30F | Bộ dây nguồn Magic Source M008 8GA |
|---|---|---|---|
| Vai trò | Giữ điện áp ra ổn định, lọc nhiễu | Bù dòng tức thời khi bass đánh | Đường dẫn điện đúng cỡ, có cầu chì |
| Hợp khi | Hệ lớn, điện tụt kéo dài hoặc DSP chập chờn | Đèn chớp hay sụt áp ngắn theo nhịp bass | Mọi hệ lắp amply rời |
| Chỉnh điện áp | Có, 13,8 – 16V | Không | Không |
| Ngõ riêng cho DSP | Có | Không | Không |
Điểm đánh đổi: tụ điện gọn và chỉ xử lý sụt áp tức thời; bộ dây nguồn là nền bắt buộc nhưng không ổn áp. FPMU-1.2 xử lý điện áp liên tục và tách nguồn DSP, đổi lại thân máy 2,7 kg và cần dây vào đủ lớn vì bộ phải kéo thêm dòng khi điện xe thấp.
Lắp FPMU-1.2: đo trước, đấu sau
Đo sụt áp trên xe: AP đo điện áp tại amply lúc bass đánh mạnh và lúc đề máy, rồi so với dải hoạt động của từng thiết bị trước khi đề xuất FPMU-1.2.
Tính tổng dòng cổng AMP: Hãng chỉ công bố dòng đỉnh 130A; kỹ thuật viên được đào tạo tại AP Education cộng dòng của các amply định nối vào, nếu vượt thì tách amply lớn ra nguồn riêng.
Đặt điện áp ra và kiểm chức năng: Điện áp ra được đặt trong dải cho phép của amply và DSP; mức can thiệp và phần trách nhiệm giữa thiết bị và công lắp được báo trước theo chính sách lắp đặt phụ kiện tại AP, quản đốc kiểm lại trước khi bàn giao.
Bảo hành FPMU-1.2: Bảo hành chính hãng 12 tháng theo chính sách nhà phân phối; AP tiếp nhận và hỗ trợ bảo hành tại cửa hàng, điện áp đã đặt được ghi vào lịch sử xe để các lần nâng dàn sau tính lại tải.
Giới hạn của Freude FPMU-1.2
- Không thay ắc quy hay máy phát yếu; chỉ ổn định điện áp cấp ra.
- Hãng công bố dòng đỉnh 130A, chưa công bố dòng liên tục: không tính hệ lớn sát mức này.
- Khi điện xe thấp, bộ kéo dòng vào lớn hơn dòng ra; dây vào phải đủ cỡ.
- Thân 273 x 143 mm, nặng 2,7 kg: cần chỗ chắc chắn.
Hỏi đáp về bộ ổn áp Freude FPMU-1.2
FPMU-1.2 có làm hao ắc quy khi đỗ xe không?
Dòng chờ theo hãng chỉ 24 mA ở 13,8V; AP vẫn đấu dây remote để bộ tắt theo xe.
Có FPMU-1.2 rồi còn cần tụ điện?
Thường không cần cả hai. AP đo sụt áp trước, nếu chỉ sụt ngắn theo nhịp bass thì tụ đã đủ.
Đặt điện áp ra 16V có làm amply mạnh hơn?
Nhiều amply cho công suất cao hơn khi điện áp cao, nhưng phải nằm trong dải của amply và DSP; AP đặt theo dải ghi của từng máy.
Bộ này có phải amply không?
Không. FPMU-1.2 chỉ quản lý nguồn điện, không xử lý hay khuếch đại tín hiệu.
Hệ nhỏ có nên mua trước để nâng cấp sau?
AP khuyên chưa nên. Khi nào hệ có amply lớn và đo thấy điện tụt mới cần; mua sớm là tiền nằm chờ.
Gửi AP danh sách amply, DSP và tình trạng ắc quy; AP đo điện trên xe rồi mới báo có cần FPMU-1.2 hay không. Các phụ kiện điện cho dàn âm thanh như tụ, dây nguồn, cầu chì cũng có sẵn tại cửa hàng AP Car Care để chọn đúng việc.
Đã kiểm duyệt nội dung bởi Kỹ sư Ô tô - Johnny Lộc Nguyễn
