Bộ Lấy Lệnh Cos Pha Bi Gầm EVO Light Everest, Ranger, Xforce

|
Thương hiệu: Khác Mã sản phẩm: APPK000797
1,500,000₫
Tiêu đề:

Đại lý muốn nhập hàng 0941216191 (8:00 - 18:00)

Bộ Lấy Lệnh Cos Pha Bi Gầm EVO Light Everest, Ranger, Xforce KHUYẾN MÃI - ƯU ĐÃI

  • Nhập mã CP50K giảm thêm 50K cho đơn hàng từ 1 triệu [coupon="CP50K"]
  • Giảm giá 10%-20%-30% tuỳ các hạng mục sản phẩm trong khung giờ vàng 8h-10h
  • Giao hàng miễn phí trong 24h (áp dụng khu vực nội thành)
    Giao hàng miễn phí trong 24h (áp dụng khu vực nội thành)
  • Giảm 50.000 VNĐ nếu khách hàng check-in tại cửa hàng
    Giảm 50.000 VNĐ nếu khách hàng check-in tại cửa hàng
  • Trả góp lãi suất 0% qua thẻ Visa hoặc Master Card
    Trả góp lãi suất 0% qua thẻ Visa hoặc Master Card
  • Đổi trả miễn phí trong 7 ngày
    Đổi trả miễn phí trong 7 ngày

ĐẶC ĐIỂM NỔI BẬT

Bộ lấy lệnh cos pha EVO Light cho bi gầm có 2 biến thể: Ford Everest 2023+ dùng chung cho Ranger thế hệ mới, và Mitsubishi Xforce, Destinator. Bản Ford cắm vào giắc 16 chân theo chuẩn Ford và có 2 nấc công tắc gạt theo loại đèn zin, để bi gầm hoặc bi LED lắp thêm chuyển pha cùng lúc với đèn pha của xe.

Chủ Everest, Ranger đời mới độ bi gầm thường gặp cùng một chuyện: gạt pha trên cần zin thì đèn chính lên pha, còn bi gầm vẫn đứng yên ở cos. Thợ đời cũ quen trích dây pha, nhưng trên các xe này không còn sợi dây nào mang lệnh pha để trích.

Theo EVO Light, tín hiệu cos pha trên Ranger và Everest thế hệ mới đi qua mạng LIN, nên cần một mạch đọc lệnh rồi xuất ra mức điện mà đèn độ hiểu được. Ở AP, chúng tôi chọn cách lấy lệnh từ cần gạt zin thay vì thêm công tắc riêng, vì người lái chỉ cần nhớ một thao tác, và đèn độ tắt pha cùng lúc với đèn zin khi gặp xe ngược chiều.

Bộ lấy lệnh này hợp với xe nào, chọn công tắc ra sao?

Hợp với Everest 2023+, Ranger thế hệ mới, Xforce và Destinator đang hoặc sẽ độ bi gầm, bi LED muốn bật pha theo cần zin.

  • Ranger Raptor, Wildtrak; Everest Wildtrak, Titanium, Titanium+ (đèn LED projector): gạt OFF – OFF.
  • Ranger Sport, XLT, XLS; Everest Sport, Ambiente (chóa LED thường): gạt ON – ON.
  • Mitsubishi Xforce, Destinator: chọn biến thể riêng, 2 dây tín hiệu cos và pha.
  • Chưa cần khi: đèn độ chỉ dùng chế độ cos, hoặc anh chị muốn bật tắt bằng công tắc riêng.
  • Bước tiếp theo: gửi AP đời xe, phiên bản và loại đèn zin.

Bảng gạt công tắc EVO: Ranger, Everest đèn LED projector OFF-OFF, chóa LED thường ON-ON

EVO thường gạt sẵn công tắc theo đơn đặt hàng. Chúng tôi vẫn kiểm tra lại đèn zin và công tắc trên xe trước khi lắp, vì cùng tên Everest nhưng bản Ambiente và bản Titanium dùng hai kiểu đèn khác hẳn nhau.

Mức can thiệp và rủi ro cần biết

Bản Ford cắm nối tiếp vào giắc zin, không cắt dây tín hiệu; rủi ro nằm ở phần dây nguồn cho đèn độ và độ kín của hộp mạch.

Mạch chỉ cấp tín hiệu. Đèn độ cần nguồn riêng qua cầu chì và rơ-le đúng tải, phần này không có trong hộp. Hộp mạch phải được bịt silicon các khe và đặt chỗ khô ráo, tránh nước khi rửa khoang máy hay lội nước.

Lấy được lệnh pha không thay cho việc chỉnh tầm chiếu. Chúng tôi chỉnh đường cắt của bi gầm từ ngang trở xuống trên từng xe, vì đèn độ bật pha theo cần zin mà chiếu sai góc thì người đi ngược chiều vẫn bị chói như thường.

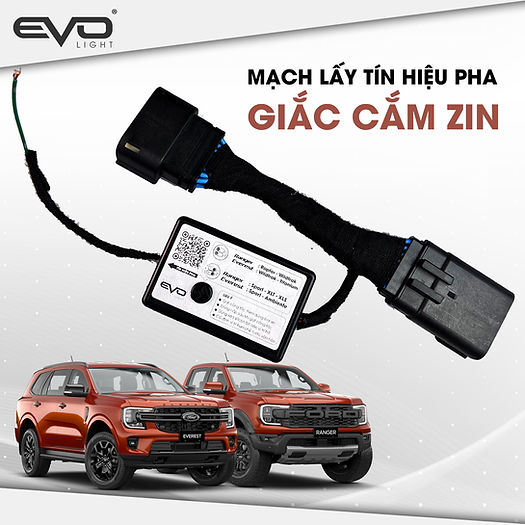

Mạch lấy tín hiệu pha EVO Light giắc cắm zin cho Ford Ranger và Everest thế hệ mới

Cấu tạo mạch lấy lệnh EVO Light

Mạch gồm hộp đọc tín hiệu, cặp giắc cắm nối tiếp và dây xuất lệnh cos pha cho đèn độ. Bản Ford dùng giắc 16 chân, hộp có công tắc 2 nấc và nhãn ghi sẵn cách gạt theo phiên bản xe.

Thẻ thông số chính bộ lấy lệnh cos pha bi gầm EVO Light cho Everest, Ranger, Xforce, ảnh mạch

Nhờ cắm nối tiếp, giắc zin của xe không bị cắt và tháo trả được. Nhãn trên hộp in rõ phiên bản Ranger, Everest tương ứng từng nấc công tắc, giúp kỹ thuật viên đối chiếu nhanh. Chúng tôi đánh giá cao cách làm giữ giắc zin này, vì khi xe cần về hãng bảo dưỡng hay kiểm tra lỗi, tháo mạch ra là xe trở về nguyên trạng.

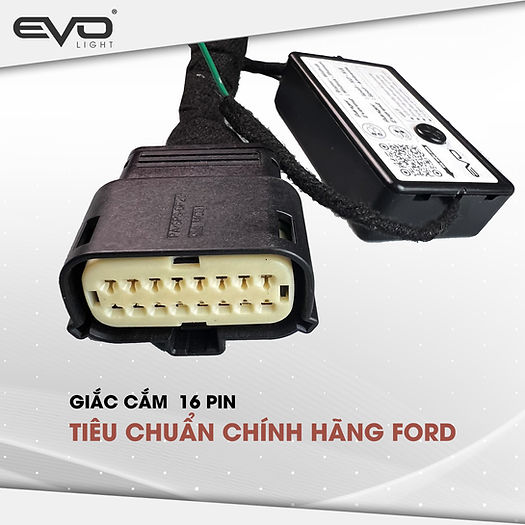

Giắc cắm 16 pin chuẩn Ford của mạch lấy lệnh pha EVO Light cho bi gầm

Bản Xforce, Destinator là biến thể riêng với 2 dây tín hiệu cos và pha. EVO Light chưa công bố điện áp làm việc và dòng tín hiệu ra của mạch, nên AP luôn đi dây nguồn đèn độ qua rơ-le riêng.

Thông số kỹ thuật

Thông số theo bài AP, ảnh và nhãn mạch EVO Light; điện áp và dòng tín hiệu chưa có công bố của hãng.

Thẻ thông số đầy đủ mạch lấy lệnh EVO Light: giắc 16 chân, công tắc theo bản, phạm vi hộp

ModelEVO Light High Beam Signal Module (tên trên nhãn hộp; hãng không in mã)
Thương hiệuEVO Light (logo trên ảnh và nhãn mạch)
Chức năngLấy lệnh cos, pha từ xe để bi gầm, bi LED lắp thêm bật pha theo cần gạt zin
Biến thểFord Everest 2023+ (dùng chung Ranger thế hệ mới); Mitsubishi Xforce, Destinator
Kết nối bản FordGiắc 16 chân theo chuẩn Ford, cắm nối tiếp giắc zin
Công tắc bản FordĐèn LED projector (Raptor, Wildtrak, Titanium): OFF – OFF; chóa LED thường (Sport, XLT, XLS, Ambiente): ON – ON
Bản Xforce, DestinatorBiến thể riêng, 2 dây tín hiệu cos và pha
Phạm vi trong hộpMạch tín hiệu; không gồm dây nguồn, cầu chì, rơ-le cho đèn độ
Lắp đặtBịt kín khe hộp mạch, đặt nơi khô ráo trong khoang máy
Điện áp, dòng tín hiệuHãng không công bố
Bảo hànhHãng không công bố số tháng
Mã AP (SKU)APPK000797 (Everest 2023+), APPK001700 (Xforce, Destinator)

Nhãn mạch EVO Light ghi phiên bản Ranger, Everest theo từng nấc công tắc lấy tín hiệu pha

Lắp đặt và bảo hành tại AP

Mạch được lắp cùng lúc với bi gầm, theo 6 bước:

  1. Kiểm tra phiên bản và loại đèn zin: quyết định nấc công tắc.
  2. Cắm mạch nối tiếp giắc zin, gạt công tắc theo bảng: đọc đúng tín hiệu cos pha.
  3. Đi dây nguồn riêng có cầu chì và rơ-le cho đèn độ: mạch tín hiệu không gánh dòng đèn.
  4. Bịt kín khe hộp mạch, cố định ở chỗ khô: tránh nước khi rửa khoang máy.
  5. Thử cos, pha, nháy pha bằng cần zin.
  6. Chỉnh tầm chiếu đèn độ, quản đốc kiểm tra lại trước khi cố vấn bàn giao.

Sản phẩm bảo hành theo chính sách EVO Light. Nếu đèn độ không ăn lệnh do khâu lắp, AP xử lý lại; sơ đồ đi dây được lưu theo xe và ảnh thi công gửi qua nhóm Zalo riêng, vì anh chị cần biết chính xác chúng tôi đã làm gì trên xe mình.

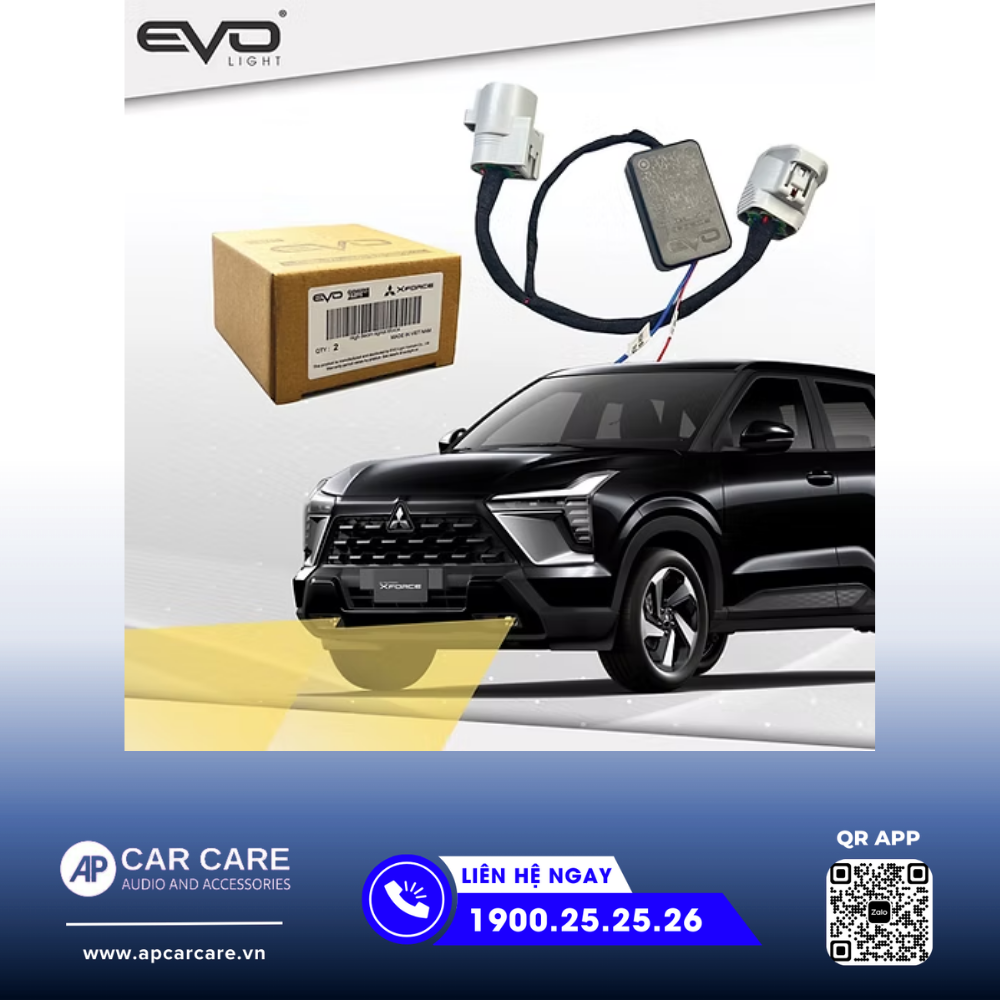

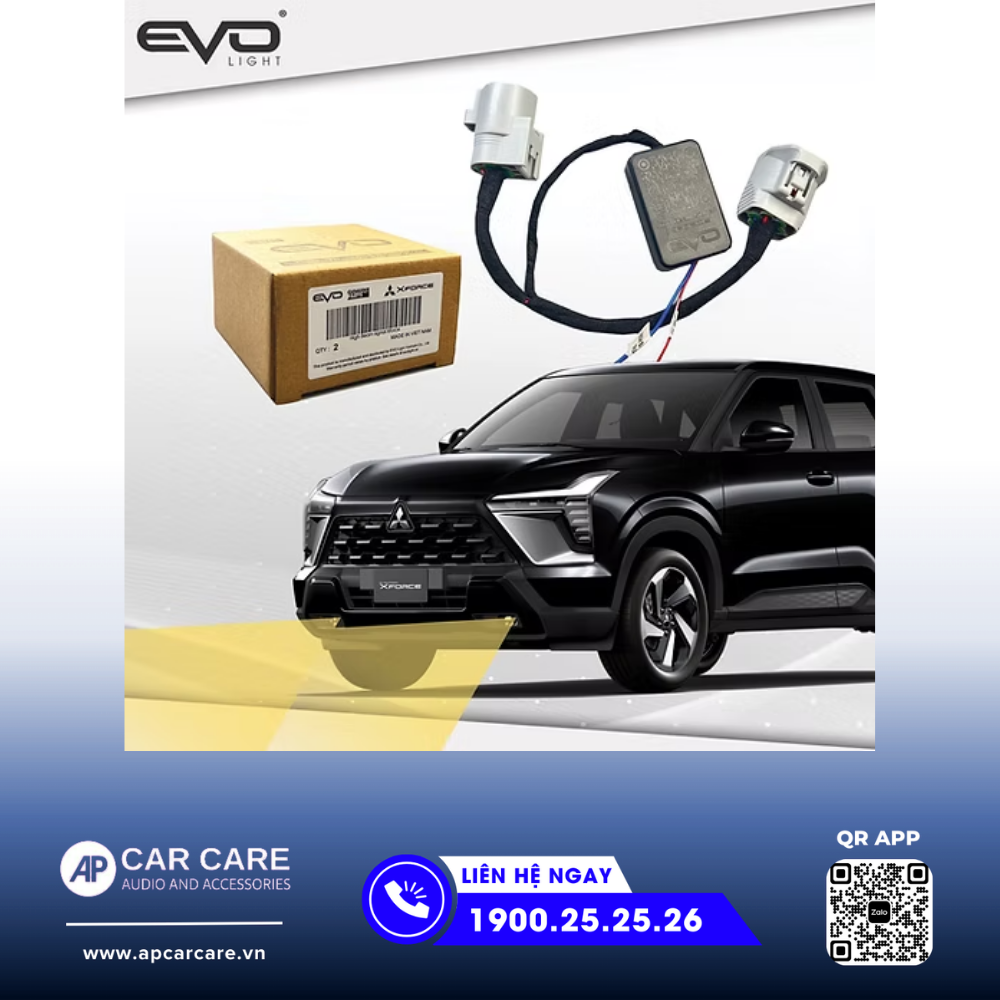

Mạch lấy lệnh pha EVO cho Mitsubishi Xforce kèm hộp sản phẩm, bi gầm bật pha theo cần zin

Câu hỏi thường gặp

Ranger, Everest đời mới có trích dây pha được không?
Theo EVO Light, tín hiệu cos pha trên các xe này đi qua mạng LIN nên không trích dây trực tiếp được; cần mạch lấy lệnh.

Mạch có kèm dây nguồn cho bi gầm không?
Không. Mạch chỉ cấp tín hiệu; dây nguồn, cầu chì, rơ-le cho đèn độ đi riêng và AP báo trước theo cấu hình đèn.

Gạt sai công tắc thì sao?
Đèn độ có thể không ăn lệnh pha. Chỉnh lại theo bảng phiên bản; AP kiểm tra trước khi lắp.

Dùng công tắc riêng có rẻ hơn không?
Rẻ hơn nhưng dễ quên tắt pha khi gặp xe ngược chiều. Chúng tôi khuyên lấy lệnh từ cần zin cho xe hay chạy đêm, vì thói quen gạt cần đã có sẵn trong tay người lái, còn một công tắc mới thì phải nhớ thêm.

Nếu đang chọn đèn cho mạch này, bi gầm X-Light F10 Pro là một lựa chọn AP hay lắp cùng; xem thêm các bộ khác trong nhóm đèn gầm nâng cấp cho bán tải và SUV. Kỹ thuật viên AP Car Care sẽ kiểm tra phiên bản đèn zin rồi mới báo phương án trọn gói, để anh chị biết rõ chi phí trước khi xe lên cầu.
