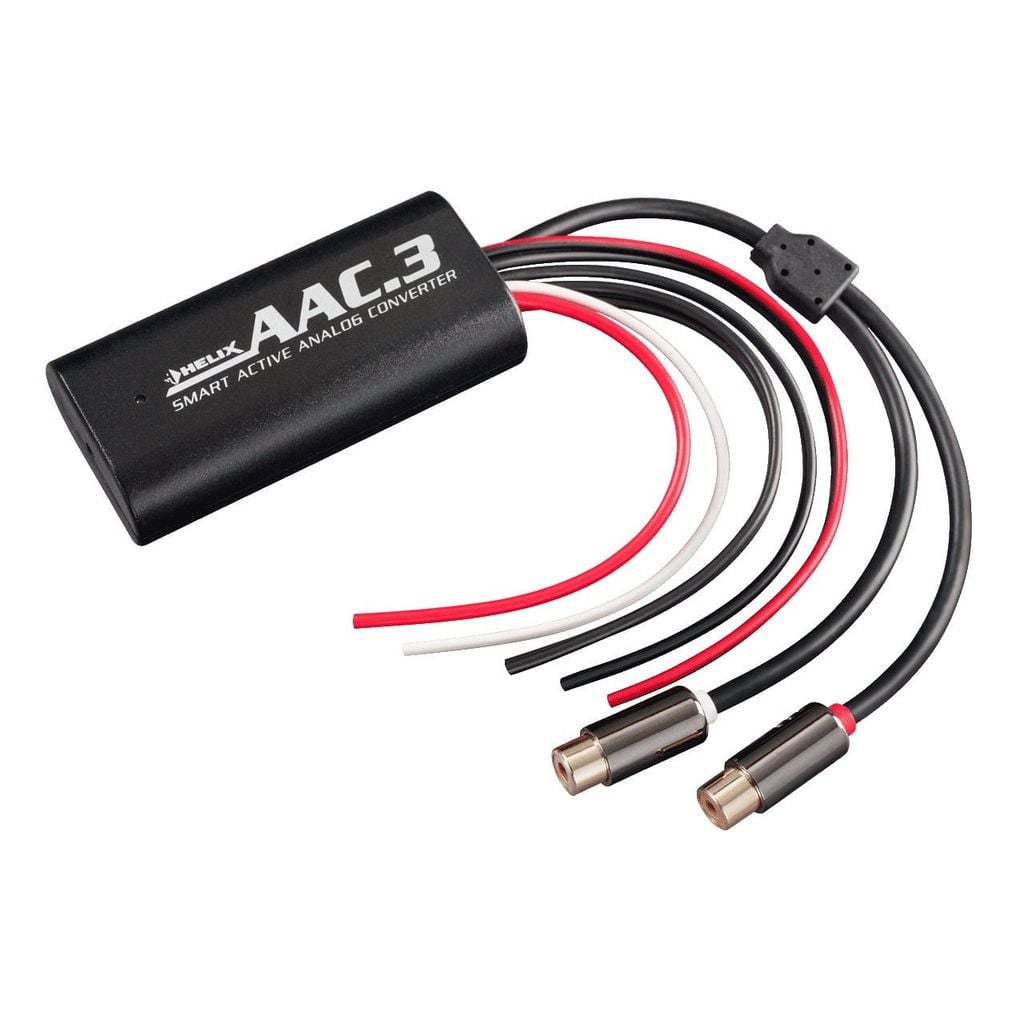

Đầu zin không có ngõ RCA nhưng muốn thêm amply: Helix AAC.3 chuyển tín hiệu dây loa (tối đa 16V, khoảng 65W @4 Ohm) thành tín hiệu RCA stereo tới 4V, dải 18 Hz – 80 kHz. Mạch ADEP.3 tránh báo lỗi loa trên đầu zin; kích thước 77 x 37 x 20 mm.
Đầu zin đời mới thường kiểm tra loa và báo lỗi, hoặc mất chức năng fader, khi gắn bộ chuyển thông thường. ADEP.3 xử lý điều này và còn giảm tới 70% dòng tải lên đầu zin. Bộ có hai cách tạo tín hiệu bật amply (+12V), cùng chế độ tiết kiệm điện tắt remote sau 2 phút không có nhạc, hữu ích với xe giữ hệ thống sống tới 45 phút sau khi tắt máy. Bản này dành cho đầu zin không có amply zin; AP kiểm hệ âm thanh zin trước để không lắp nhầm với bản HP.
AAC.3 giúp gì khi thêm amply vào xe zin
- Thêm amply mà giữ đầu zin.
- Tránh báo lỗi loa, giữ fader.
- Tự bật amply theo nhạc, tự tắt khi không dùng.
- Tín hiệu dải rộng tới 80 kHz.
AAC.3 hay AAC.3 HP
Chọn AAC.3 khi
- Lấy tín hiệu trực tiếp từ đầu zin, không có amply zin.
- Tín hiệu dây loa tối đa 16V (khoảng 65W @4 Ohm).
- Cần 2 kênh RCA cho một amply.
AAC.3 không phải bản đúng khi
- Lấy tín hiệu sau amply zin công suất lớn: AAC.3 HP (tới 25V).
- Cần nhiều kênh và chỉnh âm: amply có DSP và ngõ vào loa gọn hơn.
Thông số kết nối AAC.3
Theo hãng:
| Hạng mục | Chi tiết |
|---|---|
| Ngõ vào loa tối đa | 16V (≈ 65W @4 Ohm) |
| Trở kháng vào | 13 Ohm |
| Ngõ ra | RCA stereo, tối đa 4,0V |
| Remote | +12V, tối đa 200 mA |
| Nguồn | 7 – 18V |
Thông tin quyết định của AAC.3
| Vào | Dây loa tới 16V |
| Ra | RCA tới 4V |
| Dải tần | 18 Hz – 80 kHz |
| Chống báo lỗi | ADEP.3 |
| Kích thước | 77 x 37 x 20 mm |
Thông số kỹ thuật đầy đủ Helix AAC.3
| Mức vào loa tối đa | 16V (= 65W / 4 Ohm) |
| Trở kháng vào | 13 Ohm |
| Mức ra tối đa | 4,0V |
| Dải tần | 18 Hz – 80.000 Hz |
| Dòng remote tối đa | 200 mA |
| Điện áp hoạt động | 7 – 18V |
| Tính năng | ADEP.3, Double Activation Circuit, Power Save Mode, cổng RCA mạ vàng |
| Kích thước (C x R x S) | 77 x 37 x 20 mm |
| Trong hộp | 1 bộ chuyển AAC.3 |
AAC.3 so với AAC.3 HP
Chọn theo nguồn tín hiệu:
| Tiêu chí | Helix AAC.3 | Helix AAC.3 HP |
|---|---|---|
| Lấy tín hiệu từ | Đầu zin không có amply zin | Sau amply zin |
| Mức vào tối đa | 16V (≈ 65W @4 Ohm) | 25V (≈ 155W @4 Ohm) |
| Mạch chống báo lỗi | ADEP.3 | ADEP.3P |
| Dải tần | 18 Hz – 80 kHz | 18 Hz – 80 kHz |
Điểm đánh đổi: hai bản cùng giá và kích thước; chọn sai bản có thể quá tải hoặc thiếu tín hiệu, nên AP kiểm hệ âm thanh zin trước.
Lắp AAC.3
Kiểm hệ zin: AP kiểm trên đúng xe xem đầu zin có amply zin hay không để chọn AAC.3 hay AAC.3 HP.
Đấu nối: Lấy tín hiệu từ dây loa zin, không cắt bỏ loa zin; RCA nối sang amply, remote nối chân bật amply. Quản đốc thử fader và thông báo lỗi trên đầu zin trước khi cố vấn bàn giao.
Bảo hành: Phụ kiện chính hãng; phiếu bảo hành điện tử ghi riêng phụ kiện và công đấu nối, ảnh đấu nối gửi qua Zalo.
Giới hạn của AAC.3
- Chỉ 2 kênh.
- Không chỉnh âm; cần DSP nếu muốn chỉnh.
- Không dùng cho tín hiệu sau amply zin công suất lớn.
Hỏi đáp về bộ chuyển Helix AAC.3
AAC.3 có làm đầu zin báo lỗi không?
Theo hãng, mạch ADEP.3 tránh báo lỗi và mất fader.
Có tự bật amply không?
Có, tạo tín hiệu +12V theo hai cách.
Xe có amply zin dùng được không?
Nên dùng bản AAC.3 HP.
AP có lưu điểm lấy tín hiệu không?
Có, điểm đấu ghi vào lịch sử xe để lần sau tra lại.
Gửi AP dòng xe và gói âm thanh zin để chọn AAC.3 hay AAC.3 HP. Xem thêm phụ kiện Helix hoặc thêm amply cho xe zin.
Đã kiểm duyệt nội dung bởi Kỹ sư Ô tô - Johnny Lộc Nguyễn
