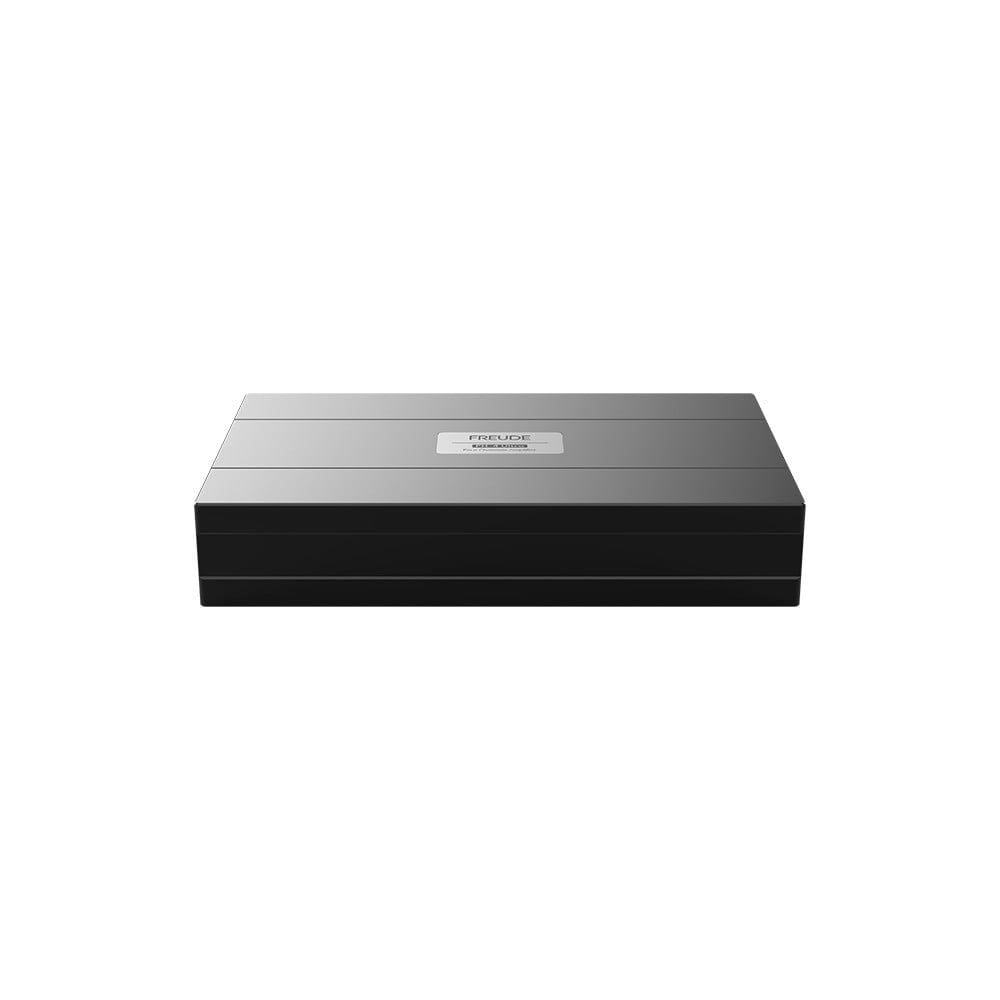

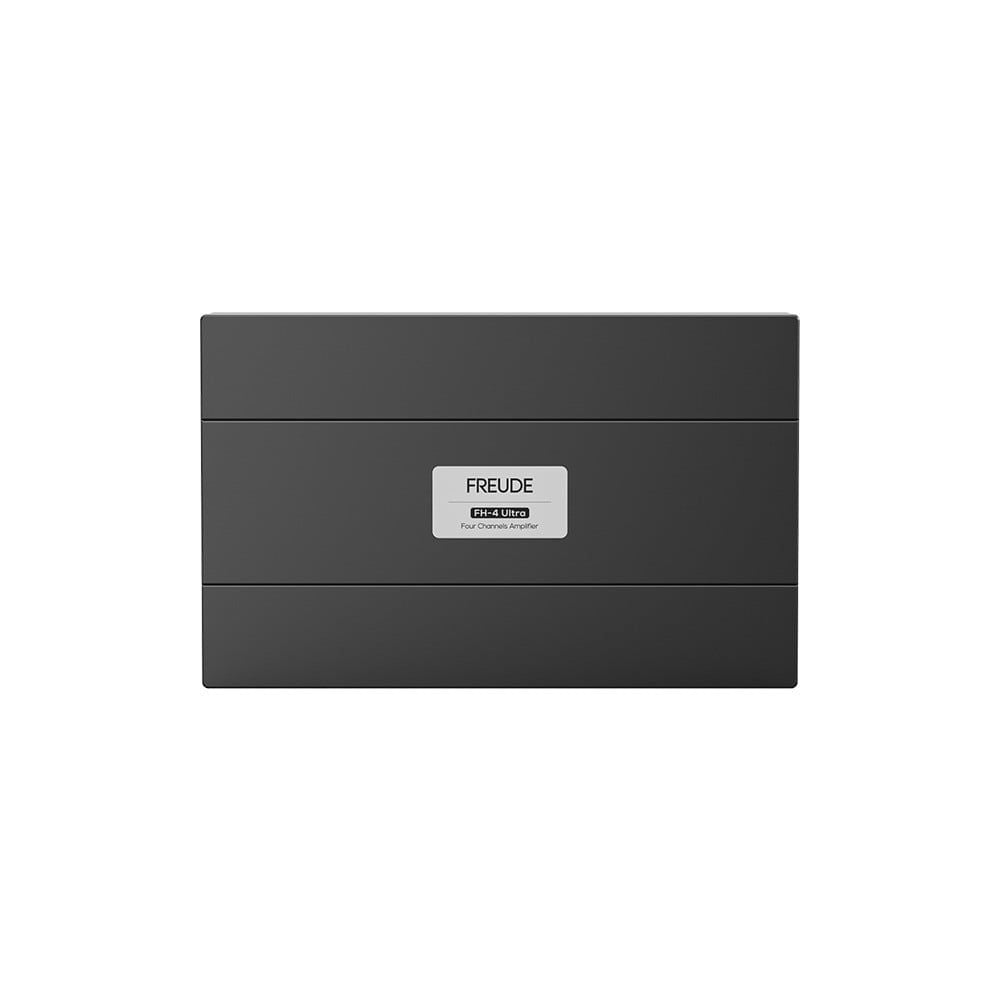

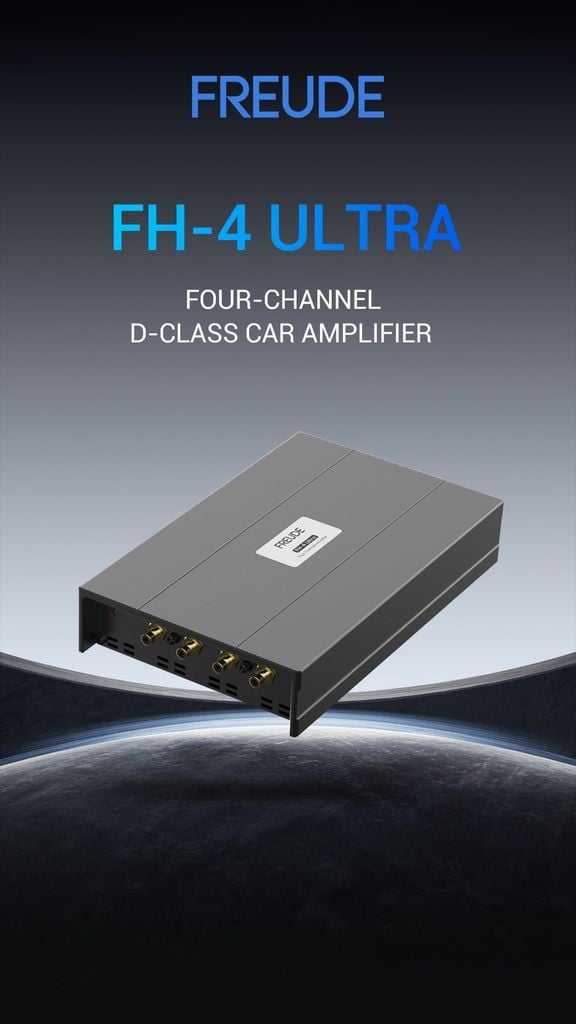

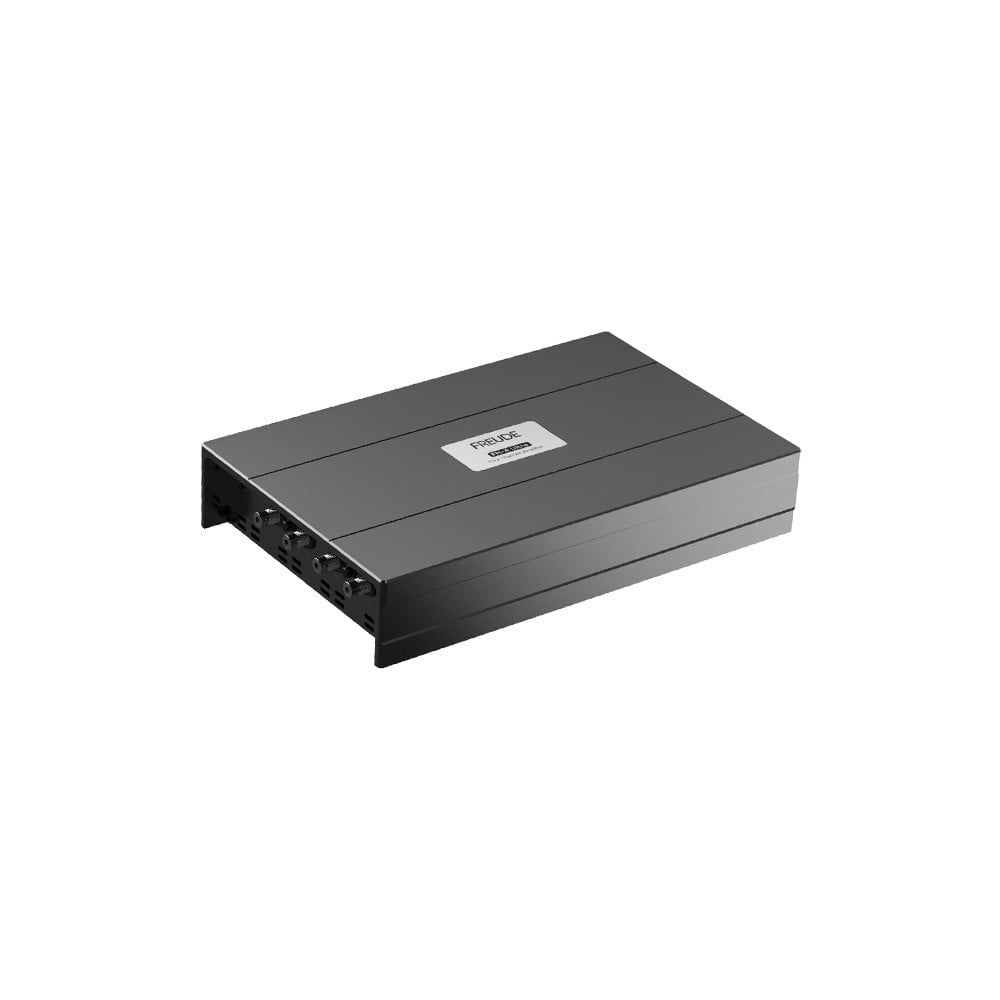

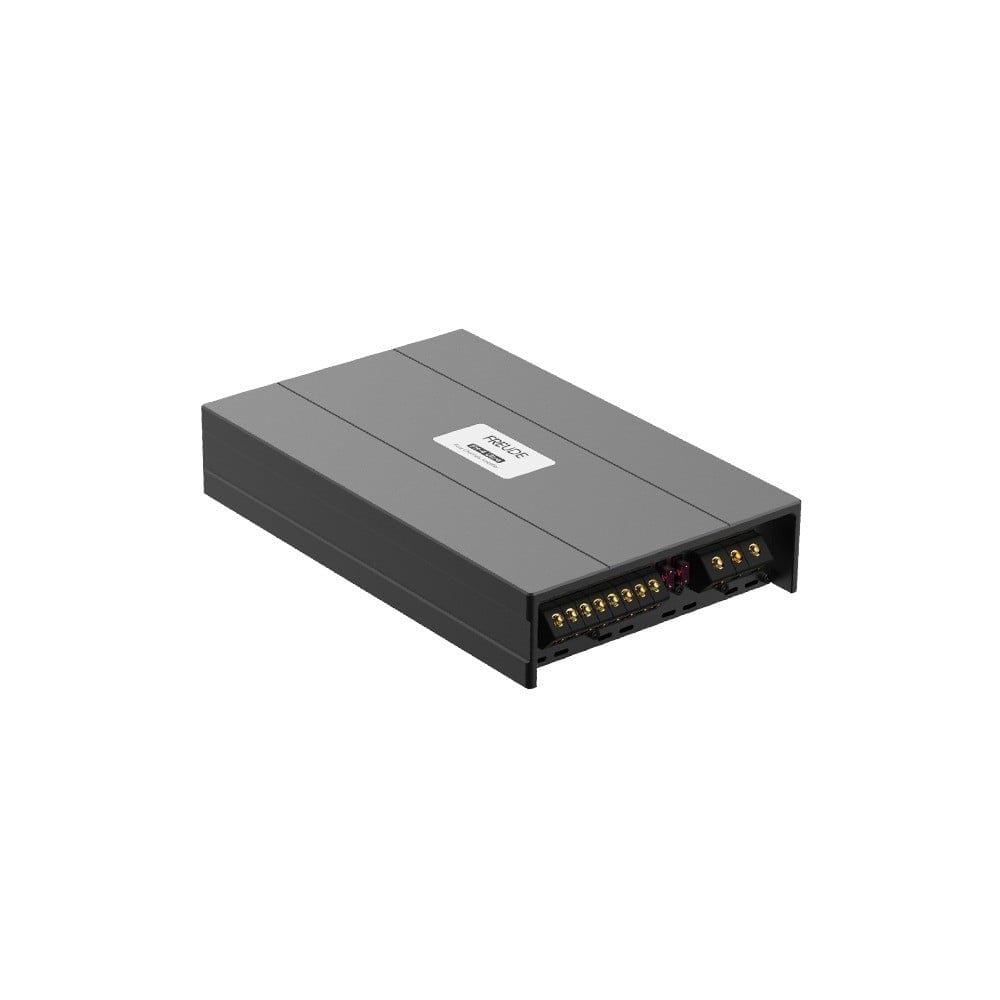

Nhiều loa công suất lớn cần một tầng khuếch đại dư sức: Freude FH-4 Ultra cho 4 x 250W RMS @ 4 Ohm và 4 x 380W @ 2 Ohm, tín hiệu/nhiễu 115 dB, méo ≤ 0,003%, điện áp làm việc 9 – 17 VDC. Đây là bản công suất cao của dòng H, Class D 4 kênh, không có lọc, dành cho hệ active đã có DSP.

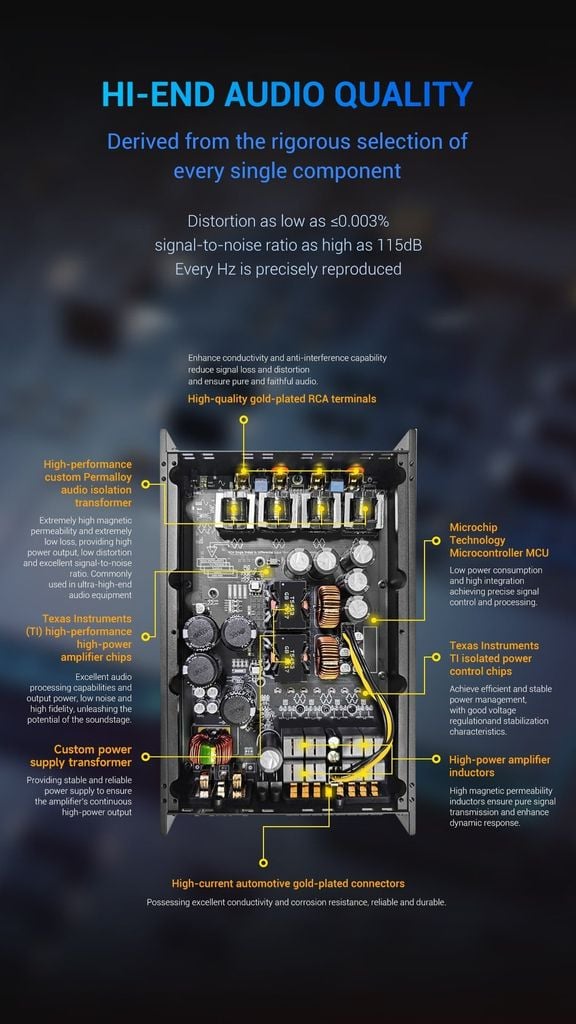

So với FH-4, bản Ultra giữ nguyên nguồn cách ly hoàn toàn, biến áp ghép âm tách tầng trước – sau và kiến trúc PBTL, nhưng nâng công suất hơn hai lần ở 4 Ohm và có ngưỡng bảo vệ điện áp rõ ràng: ngắt dưới 8,8V, ngắt trên 18V. Hãng công bố máy đã qua thử nhiệt độ, độ ẩm, rung, phun muối, rơi và chịu áp. Với công suất cỡ này, AP Car Care kiểm ắc quy, máy phát và tiết diện dây nguồn trên đúng xe trước khi nhận lắp, vì nguồn yếu chỉ làm máy ngắt bảo vệ chứ không giúp loa hay hơn.
Sức kéo của FH-4 Ultra trong hệ active
- 250W RMS mỗi kênh @ 4 Ohm, 380W @ 2 Ohm, cho mid bass hoặc loa cánh công suất lớn.
- Nền tiếng 115 dB và méo ≤ 0,003% theo bảng thông số hãng.

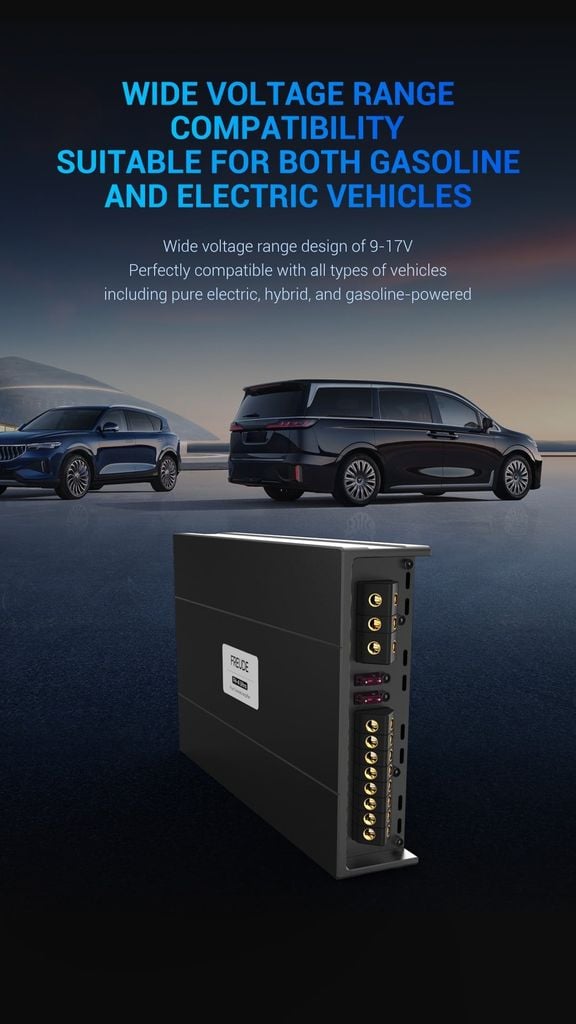

- Dải điện áp 9 – 17 VDC, hãng thiết kế cho cả xe xăng, hybrid và xe điện.
- Bảo vệ thấp áp và quá áp, tự phục hồi ở 10,6V và 16,6V.
FH-4 Ultra dành cho dàn nào
Đáng chọn FH-4 Ultra khi
- Đã có DSP rời, cần 4 kênh mạnh cho mid bass cửa và loa trước.
- Loa 2 Ohm công suất cao cần dự trữ lớn.
- Xe có nguồn điện khoẻ, có chỗ đặt dài 274 mm dưới ghế hoặc trong cốp.
Không cần tới FH-4 Ultra khi
- Chưa có DSP: máy không có lọc, không nhận tín hiệu mức loa.
- Loa chỉ chịu 100 – 150W RMS: FH-4 đủ dùng, AP sẽ không đề xuất bản Ultra cho hệ chưa cần tới.
- Cần chạy sub bằng bridge: hãng không công bố chế độ bridge cho FH-4 Ultra.
Phân kênh FH-4 Ultra sau DSP
Bốn kênh độc lập, cấp tín hiệu từ DSP:
| Kênh | Công suất RMS | Gợi ý dùng |
|---|---|---|
| 1 – 2 | 2 x 250W @ 4 Ohm / 2 x 380W @ 2 Ohm | Mid bass cửa hoặc loa trước công suất lớn |
| 3 – 4 | 2 x 250W @ 4 Ohm / 2 x 380W @ 2 Ohm | Mid, loa sau hoặc cặp mid bass thứ hai |
| Tín hiệu vào | RCA 1,3 – 5V RMS, 10 kOhm | Từ DSP, ví dụ DSP Freude dòng FP |
| Sub | Không có bridge | Dùng amply mono riêng |
Thông số quyết định FH-4 Ultra
| RMS @ 4 / 2 Ohm | 4 x 250W / 4 x 380W |
| Tín hiệu/nhiễu, độ méo | 115 dB, ≤ 0,003% |
| Điện áp hoạt động | 9 – 17 VDC |
| Ngưỡng bảo vệ | Ngắt dưới 8,8V, ngắt trên 18V |
| Độ nhạy vào, độ lợi | 1,3 – 5V RMS, 27 dB |
| Kích thước, khối lượng | 274 x 172 x 50,5 mm, 2,7 kg |

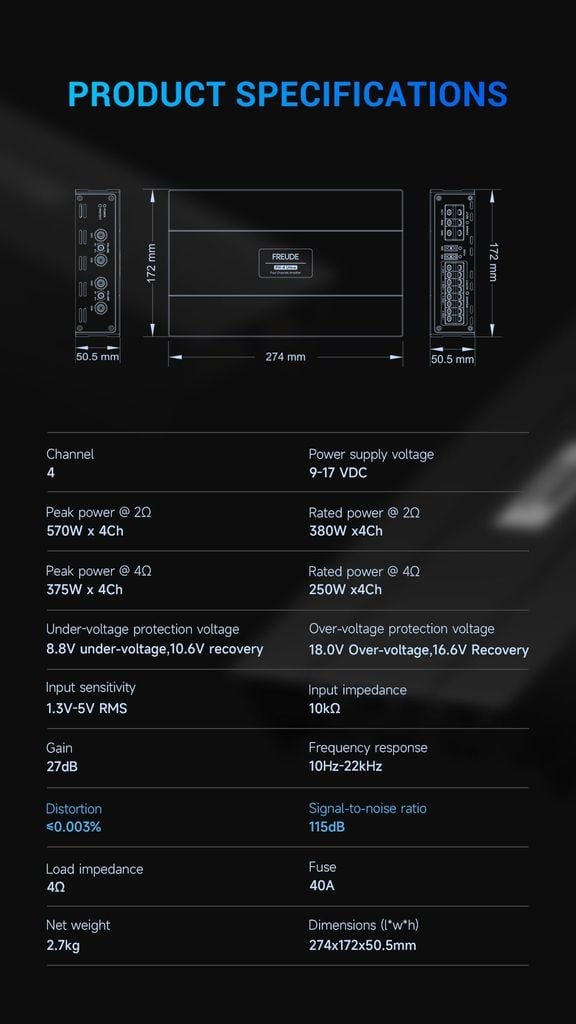

Thông số kỹ thuật đầy đủ amply Freude FH-4 Ultra
| Kiểu | Class D 4 kênh, dòng H |
| Công suất RMS @ 4 Ohm | 4 x 250W |
| Công suất tối đa @ 4 Ohm | 4 x 375W |
| Công suất RMS @ 2 Ohm | 4 x 380W |

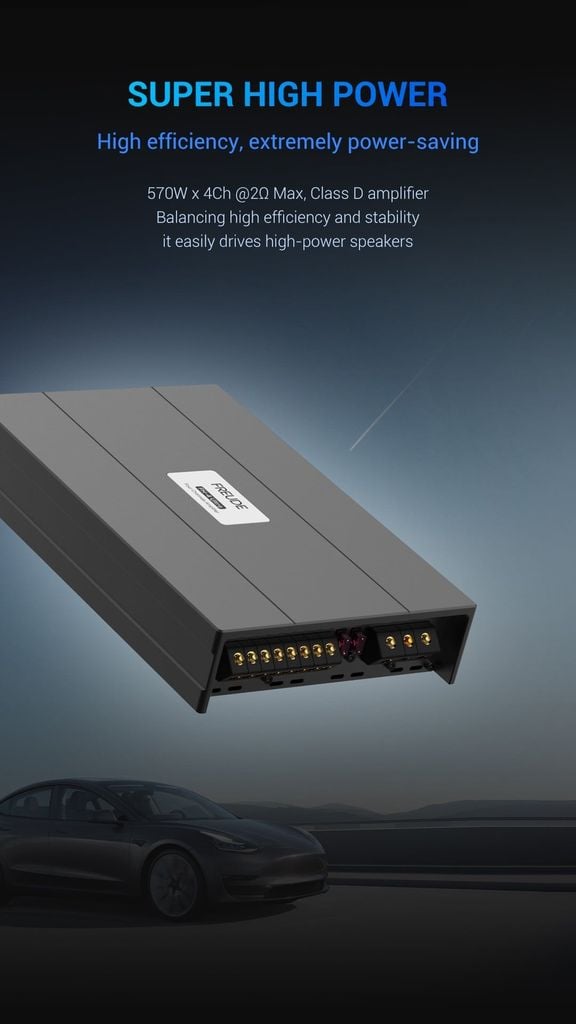

| Công suất tối đa @ 2 Ohm | 4 x 570W |
| Đáp tuyến tần số | 10 Hz – 22 kHz |
| Lọc HPF/LPF | Không có |
| Ngõ vào mức loa | Không hỗ trợ |
| Ngõ vào | RCA |
| Độ nhạy ngõ vào | 1,3 – 5V RMS |
| Trở kháng vào | 10 kOhm |
| Độ lợi | 27 dB |
| Tỉ số tín hiệu/nhiễu | 115 dB |
| Độ méo (THD) | ≤ 0,003% |
| Điện áp hoạt động | 9 – 17 VDC |
| Bảo vệ thấp áp | Ngắt 8,8V, phục hồi 10,6V |
| Bảo vệ quá áp | Ngắt 18,0V, phục hồi 16,6V |
| Cầu chì | 40A |
| Nguồn | Cách ly hoàn toàn, ổn áp tích hợp |
| Ghép tầng, kiến trúc | Biến áp ghép âm tuỳ chỉnh, PBTL |
| Thử nghiệm của hãng | Nhiệt độ, độ ẩm, rung, phun muối, rơi, chịu áp, THD+N |
| Vỏ | Hợp kim nhôm phun cát, anod hoá đen |
| Khối lượng | 2,7 kg |

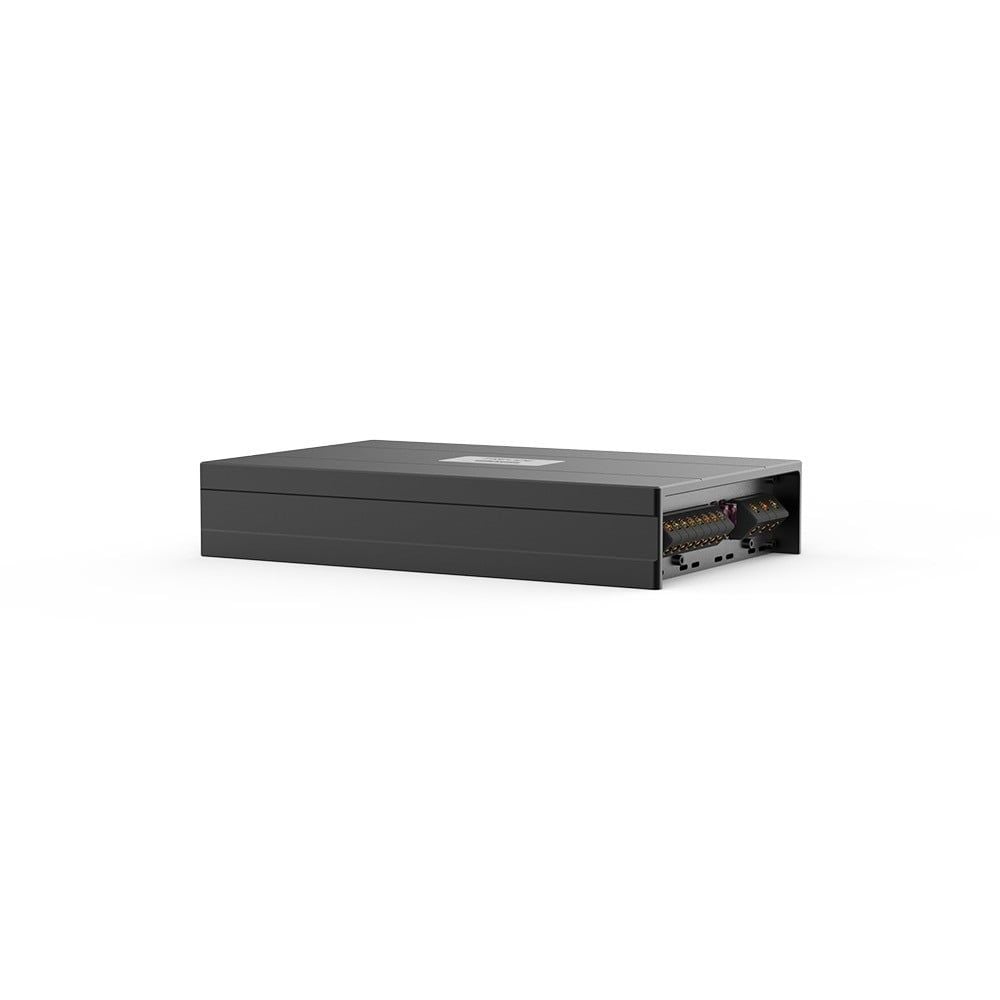

| Kích thước (D x R x C) | 274 x 172 x 50,5 mm |
FH-4 Ultra so với FH-4 và FX-4
Ba hướng cho dàn 4 kênh công suất lớn tại AP:
| Tiêu chí | FH-4 Ultra | FH-4 | FX-4 |
|---|---|---|---|
| Hợp khi | Cần công suất lớn trong thân mỏng | Công suất vừa, nền tiếng sạch | Thích Class AB, có chỗ lớn, cần bridge |
| Công nghệ | Class D | Class D | Class AB |
| RMS @ 4 / 2 Ohm | 250W / 380W | 120W / 150W | 150W / 230W |
| Bridge | Không công bố | Không công bố | 2 x 440W @ 4 Ohm |
| Tín hiệu/nhiễu | 115 dB | 106 dB | ≥ 100 dB |
| Kích thước, khối lượng | 274 x 172 x 50,5 mm, 2,7 kg | 235 x 172 x 50,5 mm, 2,1 kg | 408 x 216 x 60 mm, 5,7 kg |
Đánh đổi: FX-4 là Class AB, có bridge và chế độ 4-3-2 kênh nhưng nặng gấp đôi, dài gần 41 cm. FH-4 đủ cho loa cần 120 – 150W. FH-4 Ultra hợp khi cần nhiều công suất trong thân máy cao khoảng 5 cm.
Lắp FH-4 Ultra: nguồn điện, vị trí, cân chỉnh
Kiểm nguồn điện trước khi nhận lắp FH-4 Ultra: Đo điện áp bình khi nổ máy và khi tắt máy, kiểm máy phát; dây nguồn và cầu chì gần bình chọn theo tổng dòng của cả hệ.

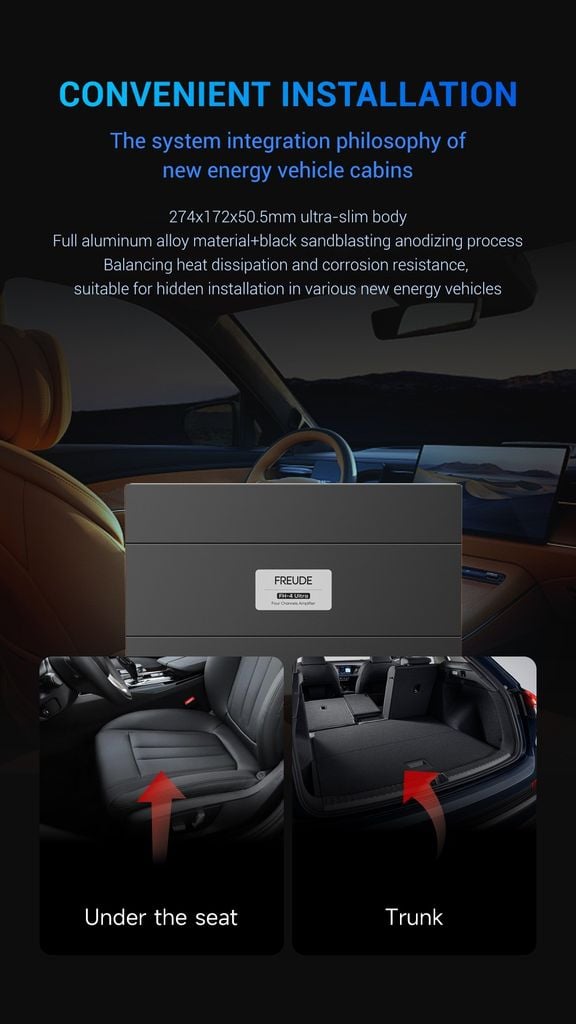

Chỗ đặt FH-4 Ultra dưới ghế hoặc trong cốp: Hãng gợi ý hai vị trí này cho thân 274 x 172 x 50,5 mm; AP bắt máy lên tấm đỡ cứng và để hở quanh vỏ nhôm.
Gain theo mức ra DSP: Độ lợi 27 dB và dải vào 1,3 – 5V; kỹ thuật viên chỉnh gain bằng máy đo, quản đốc trực ca nghe kiểm lần hai, và cố vấn dịch vụ chỉ giao xe khi cả hai lớp kiểm đã đạt.
Bảo hành FH-4 Ultra: Thiết bị bảo hành 24 tháng kể từ ngày lắp đặt, AP tiếp nhận tại cửa hàng. Còn phần công lắp, nếu có điểm nào anh chị chưa ưng ý, kỹ thuật viên làm lại miễn phí.
Giới hạn của FH-4 Ultra
- Không có lọc, không có ngõ vào mức loa.
- Không công bố chế độ bridge.
- Dòng tải lớn: xe có nguồn điện yếu cần xử lý nguồn trước.
- Ảnh thông số của hãng ghi trở kháng tải 4 Ohm trong khi bảng công suất có mức 2 Ohm; Tải thật của từng loa được AP đo lại trước khi chia kênh.
Hỏi đáp về amply Freude FH-4 Ultra
FH-4 Ultra có cần tụ hoặc nâng ắc quy không?
Tuỳ xe. AP đo điện áp khi hệ chạy tải; sụt nhiều mới đề xuất nâng nguồn, không bán kèm khi chưa cần.
Dùng FH-4 Ultra kéo sub được không?
Có thể dùng một cặp kênh cho sub 2 – 4 Ohm, nhưng máy không có bridge và lọc; AP khuyên để sub cho amply mono riêng.
Xe điện lắp FH-4 Ultra có ổn không?
Hãng thiết kế dải 9 – 17 VDC và có bảo vệ thấp áp, quá áp. AP lấy nguồn từ hệ 12V phụ tại điểm nhà sản xuất xe cho phép, không can thiệp hệ pin cao áp.
115 dB khác 106 dB của FH-4 ra sao khi nghe?
Đó là thông số đo của hãng; trong xe, độ ồn nền còn phụ thuộc dây, mass và DSP. Mức chênh nghe được trên xe của anh chị chỉ biết khi đo thật, nên AP không hứa trước.
Gửi AP dòng xe, DSP và bộ loa dự định; AP tính dòng điện và đề xuất cách chia kênh FH-4 Ultra trước khi báo lắp; nếu anh chị muốn gọn một khối thay vì amply rời cộng DSP, AP sẽ đặt FH-4 Ultra cạnh vài mẫu amply tích hợp DSP và amply công suất lớn kéo loa để so ngay trên xe.
Đã kiểm duyệt nội dung bởi Kỹ sư Ô tô - Johnny Lộc Nguyễn
