Với hệ loa 2 Ohm, hoặc loa trước cộng một sub, amply ô tô Freude FD-4 V2 đổi được giữa 4, 3 và 2 kênh, với 180W RMS mỗi kênh ở 2 Ohm, 120W ở 4 Ohm và 360W mỗi kênh khi bridge (tải 4 Ohm). Máy Class D này giữ lọc HPF/LPF 50 – 250 Hz trên thân dài 248 mm, nên chạy được cả khi xe chưa có DSP.
Hãng liệt kê cho FD-4 V2 một mạch ít sinh nhiệt đời mới, nguồn xung dùng toàn FET, bo FR-4 hai lớp, mạch giữ điện áp nội bộ và cọc loa mạ niken cỡ 4 Gauge; đầu vào chỉ có RCA. Dải tần công bố kéo tới 50 kHz, THD dưới 0,05%, SNR 93 dB. Với gần 20 năm kinh nghiệm, kỹ thuật viên AP Car Care đo trở kháng thật của từng loa trước khi chọn chế độ 4, 3 hay 2 kênh, vì đấu dưới tải tối thiểu sẽ làm máy nóng và ngắt bảo vệ.
Lợi ích thực tế của FD-4 V2
- Chạy được 2 Ohm với 180W RMS mỗi kênh.
- Chế độ 3 kênh: hai kênh cho loa trước, hai kênh còn lại bridge 360W cho sub.
- Có HPF/LPF 50 – 250 Hz, không bắt buộc DSP cho hệ cơ bản.
- Bộ ổn áp tích hợp giữ điện áp trong máy ổn định khi điện bình dao động.
Ai nên chọn FD-4 V2
FD-4 V2 hợp khi
- Hệ có loa 2 Ohm, hoặc muốn ghép hai loa 4 Ohm song song mỗi kênh.
- Cần một amply cho cả loa trước và sub nhỏ ở chế độ 3 kênh.
- Chưa có DSP nhưng cần cắt dải ngay trên amply.
FD-4 V2 chưa hợp khi
- Cần ngõ vào mức loa để đấu từ đầu zin: FD-4 V2 không hỗ trợ.
- Chỗ lắp ngắn hơn 25 cm: FC-4 (204 mm) hoặc FH-4 Mini (206 mm) gọn hơn.
- Loa trước vẫn chạy tốt bằng công suất đầu phát và anh chị chỉ muốn thêm bass: một sub điện hoặc amply mono có thể là bước hợp lý hơn, AP sẽ tư vấn theo xe.
Chế độ 4, 3 và 2 kênh của FD-4 V2
Hãng thiết kế FD-4 V2 cho ba kiểu chia kênh:
| Chế độ | Công suất RMS | Ví dụ ghép |
|---|---|---|
| 4 kênh @ 4 Ohm | 4 x 120W | Loa trước + loa sau |
| 4 kênh @ 2 Ohm | 4 x 180W | Loa 2 Ohm hoặc hai loa 4 Ohm song song |
| 3 kênh | 2 x 120W @ 4 Ohm + 1 x 360W bridge @ 4 Ohm | Loa trước + sub 4 Ohm |
| 2 kênh bridge | 2 x 360W @ 4 Ohm | Hai sub hoặc hai mid bass 4 Ohm |
Thông số quyết định của FD-4 V2
| RMS @ 4 / 2 Ohm | 4 x 120W / 4 x 180W |
| Bridge @ 4 Ohm | 2 x 360W |
| Lọc trên máy | HPF/LPF 50 – 250 Hz |
| Đáp tuyến | 10 Hz – 50 kHz (-3 dB) |
| Tín hiệu/nhiễu, độ méo | 93 dB, ≤ 0,05% |
| Kích thước | 248 x 125 x 48,5 mm |

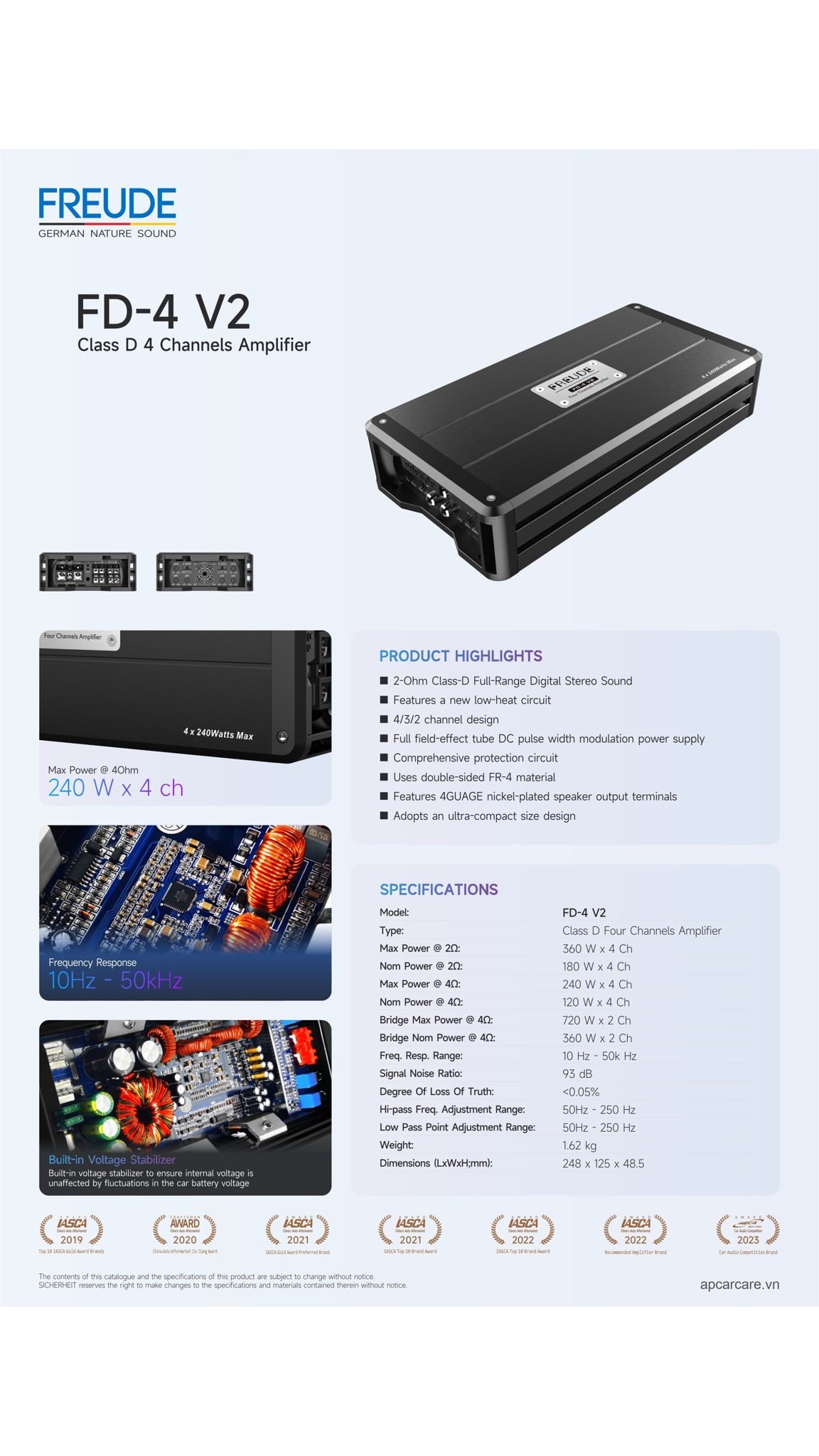

Thông số kỹ thuật đầy đủ amply Freude FD-4 V2
| Kiểu | Class D 4 kênh, cấu hình 4/3/2 kênh |
| Công suất RMS @ 4 Ohm | 4 x 120W |
| Công suất tối đa @ 4 Ohm | 4 x 240W |
| Công suất RMS @ 2 Ohm | 4 x 180W |
| Công suất tối đa @ 2 Ohm | 4 x 360W |
| Bridge RMS @ 4 Ohm | 2 x 360W |
| Bridge tối đa @ 4 Ohm | 2 x 720W |
| Đáp tuyến tần số | 10 Hz – 50 kHz (-3 dB) |
| Lọc thông cao (HPF) | 50 – 250 Hz |
| Lọc thông thấp (LPF) | 50 – 250 Hz |
| Ngõ vào | RCA |
| Ngõ vào mức loa | Không hỗ trợ |
| Tỉ số tín hiệu/nhiễu | 93 dB |
| Độ méo (THD) | ≤ 0,05% |
| Nguồn | PWM DC toàn transistor trường, ổn áp tích hợp |
| Mạch in | FR-4 hai mặt |
| Cọc loa | Mạ niken, cỡ 4 Gauge |
| Bảo vệ | Mạch bảo vệ toàn diện |
| Khối lượng | 1,62 kg |
| Kích thước (D x R x C) | 248 x 125 x 48,5 mm |
FD-4 V2 hay FC-4 V2, FH-4: chọn theo hệ
Ba amply Class D 4 kênh cùng 120W @ 4 Ohm, khác nhau ở lọc và độ sạch:
| Tiêu chí | FD-4 V2 | FC-4 V2 | FH-4 |
|---|---|---|---|
| Hợp khi | Cần 2 Ohm và lọc sẵn | Đã có DSP, cần nhiều công suất ở 2 Ohm | Hệ có DSP, ưu tiên tiếng nền thấp |
| RMS @ 4 / 2 Ohm | 120W / 180W | 120W / 220W | 120W / 150W |
| Bridge | 2 x 360W | 2 x 440W | Không công bố |
| HPF/LPF | 50 – 250 Hz | Không có | Không có |
| Tín hiệu/nhiễu | 93 dB | ≥ 90 dB | 106 dB |
| Độ méo | ≤ 0,05% | 0,1% | ≤ 0,003% |
Đánh đổi: FC-4 V2 nhỉnh hơn ở 2 Ohm và bridge nhưng không có lọc. FH-4 có tiếng nền và độ méo thấp hơn rõ, đổi lại cần DSP và tín hiệu vào từ 1,3V. FD-4 V2 là điểm giữa cho hệ chưa có DSP mà vẫn cần tải 2 Ohm.
Lắp đặt FD-4 V2 và bảo hành
Chọn chế độ kênh cho FD-4 V2: Kỹ thuật viên đo trở kháng từng loa và sub rồi mới chốt chạy 4, 3 hay 2 kênh; tải không xuống dưới 2 Ohm mỗi kênh, và giữ 4 Ohm khi bridge.

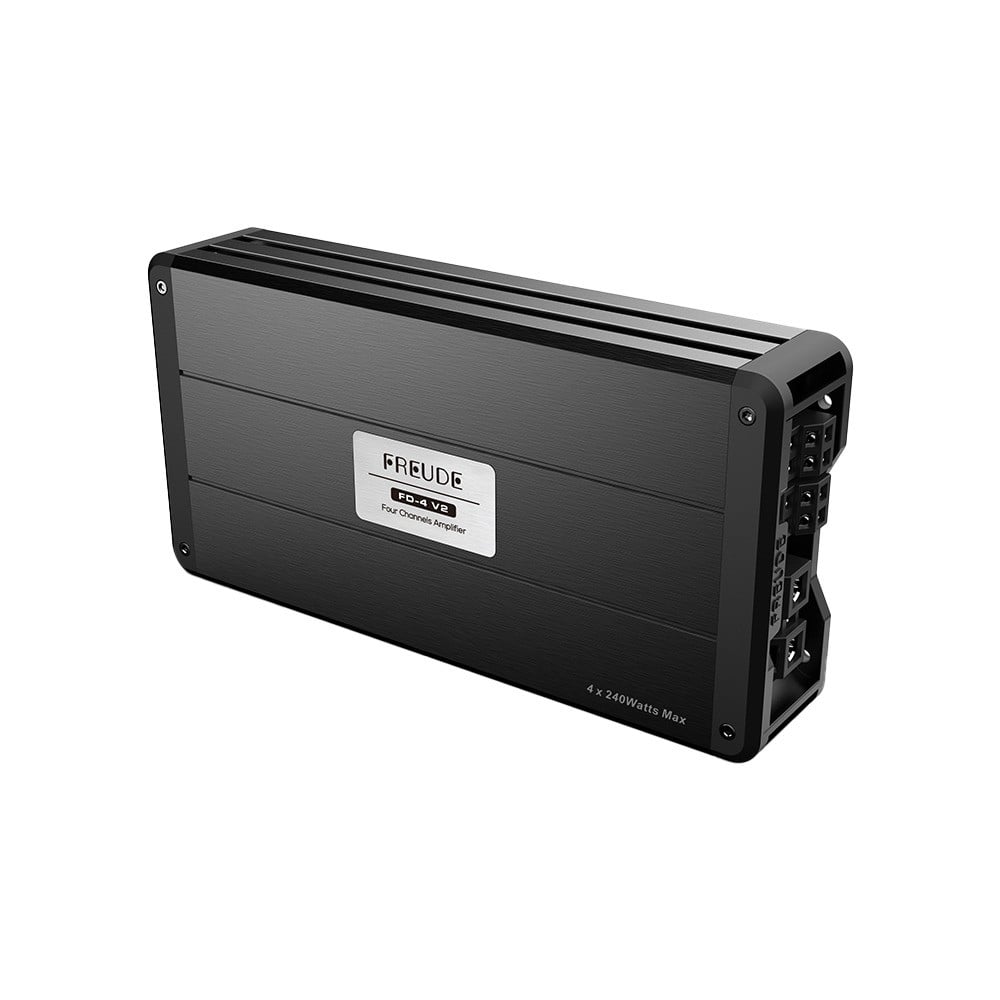

Đấu cọc loa 4 Gauge: Cọc loa cỡ lớn mạ niken cho phép siết chắc dây; AP bấm đầu cos và kiểm lực siết để dây không lỏng khi xe rung.
Cắt dải bằng HPF/LPF: Khi chưa có DSP, HPF đặt theo khả năng loa cửa, LPF đặt cho sub; AP nghe lại ở nhiều mức âm lượng trước khi giao xe.
Bảo hành FD-4 V2: Thiết bị bảo hành 24 tháng kể từ ngày lắp đặt và được AP tiếp nhận tại cửa hàng; riêng phần đi dây, đấu nối do AP làm, nếu anh chị chưa hài lòng thì AP xử lý lại miễn phí.
Hạn chế của FD-4 V2
- Chỉ nhận RCA, không có ngõ vào mức loa.
- Thân dài 248 mm, dài nhất trong nhóm FC/FD.
- Tài liệu hãng không công bố độ nhạy vào và dải điện áp hoạt động; AP kiểm trực tiếp khi lắp.
- Tín hiệu/nhiễu 93 dB, chưa tới mức của dòng FH.
- Nếu anh chị chưa chắc hệ có cần 2 Ohm, AP đo loa hiện có trước rồi mới khuyên chọn FD-4 V2 hay một máy 4 Ohm gọn hơn.
Câu hỏi thường gặp về Freude FD-4 V2
Chế độ 3 kênh của FD-4 V2 đấu thế nào?
Kênh 1 – 2 chạy stereo cho loa trước, kênh 3 – 4 bridge thành một kênh 360W @ 4 Ohm cho sub. Sub phải có tải 4 Ohm khi bridge.
FD-4 V2 có cần DSP không?
Không bắt buộc, vì đã có HPF/LPF. DSP chỉ cần khi anh chị muốn chỉnh delay, EQ từng loa cho hình âm rõ hơn.
Chạy 2 Ohm lâu có nóng không?
Hãng dùng mạch toả nhiệt thấp và vỏ nhôm; AP vẫn đặt máy ở chỗ có khe thoáng và kiểm nhiệt sau buổi nghe thử dài.
Sau này nâng DSP có phải thay amply?
Không. FD-4 V2 nhận RCA nên đứng sau DSP được; AP đặt lại lọc trên máy để không chồng điểm cắt với DSP, và báo trước phần việc này trên phiếu dịch vụ để anh chị duyệt.
Gửi AP dòng xe, số loa và trở kháng đang dùng; AP sẽ đề xuất chế độ 4, 3 hay 2 kênh cho FD-4 V2 trước khi lắp, và nói rõ khi nào một amply mono kéo sub riêng hợp hơn việc bridge ngay trên máy amply kéo loa cho ô tô này.
Đã kiểm duyệt nội dung bởi Kỹ sư Ô tô - Johnny Lộc Nguyễn
