Để khối động cơ vận hành mượt mà, việc duy trì một nhịp thở chuẩn xác là yêu cầu bắt buộc. Trong đó, hệ thống phân phối khí ô tô được xem là cơ cấu cốt lõi, đảm nhận trực tiếp nhiệm vụ sống còn này. Tuy nhiên, trước cấu tạo cơ khí phức tạp cùng nhiều dấu hiệu hư hỏng tiềm ẩn, không ít chủ xe vẫn cảm thấy bối rối trong việc tìm hiểu và bắt bệnh. Hiểu được điều đó, AP Car Care đã tổng hợp bài viết chi tiết dưới đây, giúp bạn dễ dàng nắm bắt mọi thông tin và có phương án chăm sóc, bảo dưỡng hoàn hảo nhất.

1. Hệ thống phân phối khí ô tô là gì? Chức năng

Hệ thống phân phối khí ô tô (valve timing system) đóng vai trò cốt lõi trong tổng thể cơ cấu của động cơ đốt trong. Thường được ví như nhịp thở của chiếc xe, hệ thống cơ - điện tử này chịu trách nhiệm điều tiết quá trình đưa lượng khí nạp vào và đẩy khí thải ra ngoài một cách chuẩn xác nhất. Nhờ sự phối hợp nhịp nhàng và đồng bộ với chu trình hoạt động của động cơ, hệ thống này giúp xe duy trì sự ổn định và tối đa hóa sức mạnh khi vận hành.

Những nhiệm vụ trọng tâm của cơ cấu phân phối khí có thể kể đến như:

Kiểm soát thời điểm đóng/mở xupap: Canh chỉnh chính xác thời gian hoạt động của hệ thống van nạp và van xả sao cho khớp tuyệt đối với 4 giai đoạn làm việc của động cơ (nạp, nén, nổ, xả).
Cung cấp lượng khí nạp: Luân chuyển không khí sạch (đối với động cơ diesel) hoặc hỗn hợp xăng và gió (đối với động cơ xăng) lấp đầy không gian buồng đốt trong kỳ nạp.
Đào thải lượng khí cháy: Nhanh chóng tống xuất toàn bộ lượng khí thải sinh ra sau quá trình đốt cháy nhiên liệu thoát ra hệ thống ống xả.
Nâng cao hiệu suất hoạt động: Đảm bảo nguyên tắc nạp càng nhiều, xả càng sạch, từ đó giúp động cơ phát huy công suất tối đa đồng thời tối ưu hóa khả năng tiết kiệm nhiên liệu.

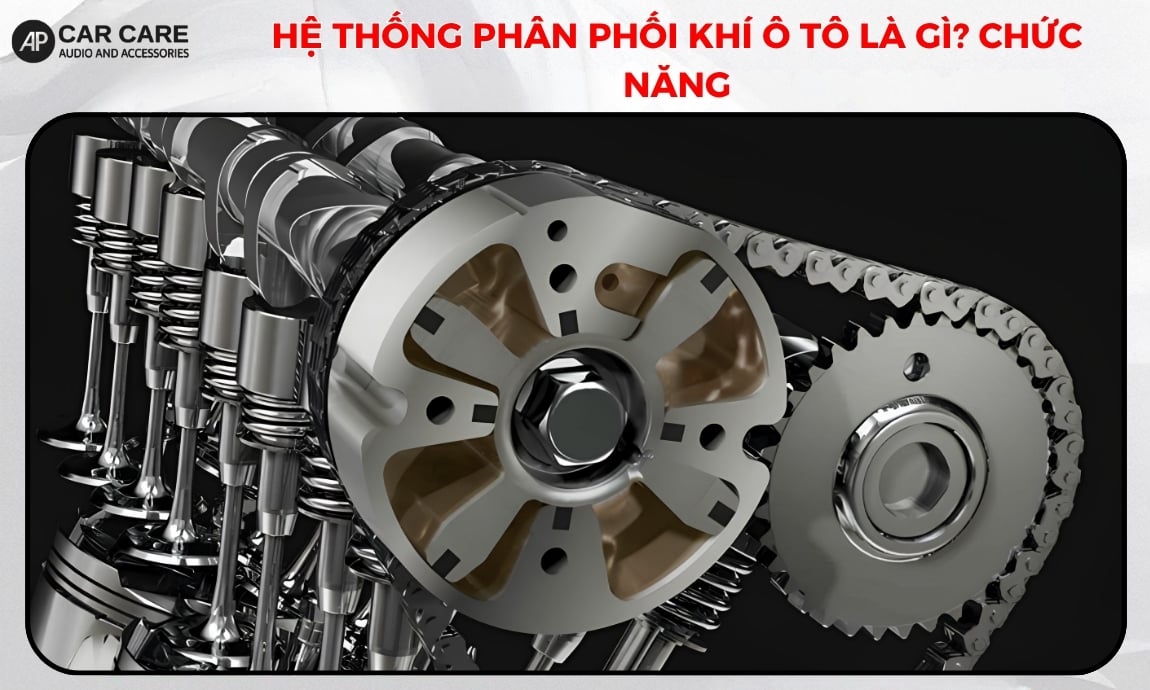

Hệ thống phân phối khí ô tô là gì?

2. Cấu tạo hệ thống phân phối khí ô tô

Hệ thống phân phối khí ô tô được cấu thành từ hàng loạt các chi tiết cơ khí chế tạo tinh xảo, phối hợp vận hành một cách đồng bộ và nhịp nhàng nhằm đảm bảo chu trình nạp - xả diễn ra hoàn hảo.

2.1. Cụm Xupap (Nấm hút và Nấm xả)

Đây là bộ phận trực tiếp kiểm soát sự lưu thông khí của buồng đốt, thường xuyên phải làm việc trong điều kiện nhiệt độ và áp suất khắc nghiệt.

Xupap nạp và xả: Đóng vai trò như những cửa ngõ trực tiếp thực hiện nhiệm vụ đóng và mở các đường ống nạp, ống xả bố trí trên nắp quy-lát (nắp xi-lanh).
Lò xo xupap: Có tác dụng tạo lực nén đàn hồi, giúp giữ chặt xupap ở trạng thái đóng kín vào bệ đỡ khi trục cam không tác động lực. Điều này giúp ngăn chặn tuyệt đối tình trạng rò rỉ áp suất buồng đốt.

2.2. Trục cam và cò mổ

Cụm chi tiết này đóng vai trò điều khiển trung tâm, quyết định chính xác thời điểm cũng như hành trình mở của các cánh cửa xupap.

Trục cam: Nhận chuyển động quay trực tiếp từ trục khuỷu. Trên thân trục được bố trí các vấu cam với biên dạng đặc thù, khi xoay sẽ tì đè và điều khiển xupap mở đúng nhịp độ.
Cò mổ và con đội: Hoạt động như những cơ cấu truyền lực trung gian. Chúng tiếp nhận lực ép từ các vấu cam và chuyển tiếp lực đó xuống đũa đẩy hoặc trực tiếp lên đuôi xupap để ấn xupap mở ra.

2.3. Hệ thống dẫn động cam

Để các chi tiết có thể giao tiếp và phối hợp trơn tru với nhau, hệ thống cần đến một cơ cấu kết nối truyền động vững chắc.

Bộ phận truyền động: Thường bao gồm dây curoa cam, xích cam hoặc cơ cấu bánh răng. Nhiệm vụ chính của chúng là liên kết chặt chẽ trục khuỷu với trục cam, duy trì tỷ số truyền động chính xác tuyệt đối để xupap luôn đóng/mở đúng thời điểm trong suốt quá trình động cơ vận hành.

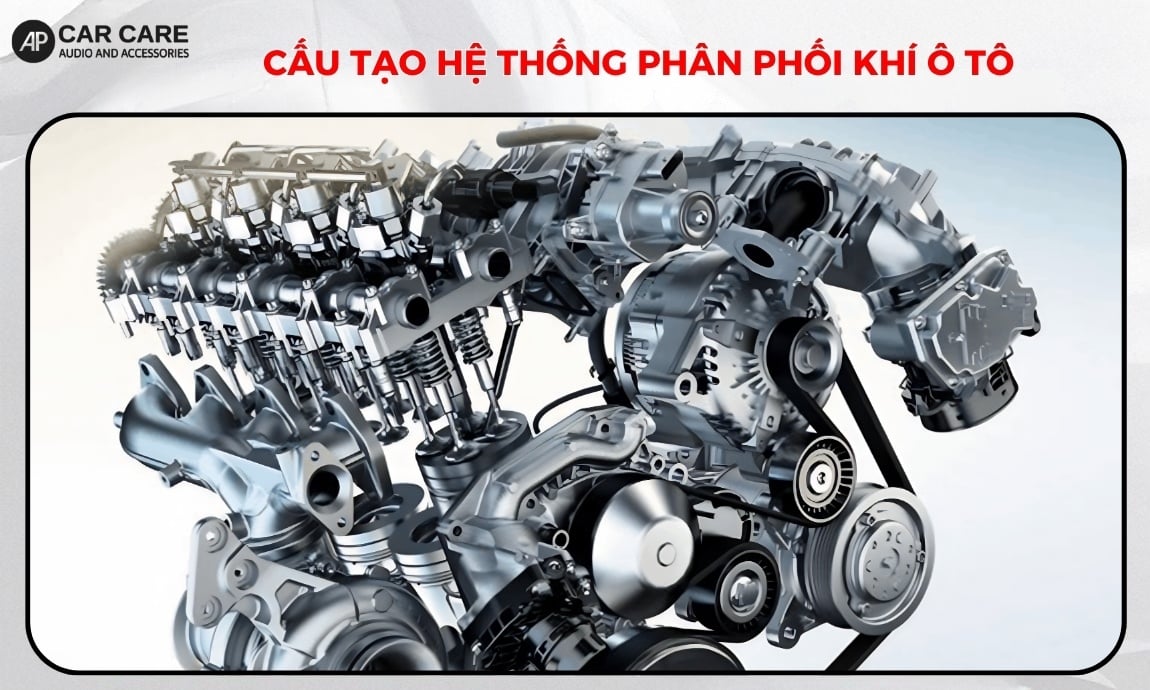

Cấu tạo hệ thống phân phối khí ô tô

3. Nguyên lý làm việc của hệ thống phân phối khí ô tô

Nguyên lý làm việc của hệ thống phân phối khí ô tô xoay quanh sự đồng bộ nhịp nhàng giữa trục khuỷu và trục cam thông qua cơ cấu truyền động (xích hoặc dây đai). Nhờ tỷ số truyền 2:1 ở động cơ 4 kỳ, khi trục cam xoay, các vấu cam sẽ tác động lực lên con đội hoặc cò mổ để đóng mở các xupap nạp và xả chuẩn xác theo chu trình tiếp nối nhau ngay sau đây.

Kỳ Nạp: Dưới tác động của vấu cam, xupap nạp mở ra trong khi xupap xả vẫn đóng. Lực hút từ piston sẽ kéo hỗn hợp nhiên liệu và không khí (hoặc chỉ không khí sạch đối với máy dầu) nạp đầy vào bên trong buồng đốt.
Kỳ Nén và nổ (Cháy - Giãn nở): Để duy trì áp suất cực đại bên trong xi-lanh và phục vụ cho quá trình sinh công, cả hai xupap nạp và xả đều được lò xo đẩy về vị trí đóng kín hoàn toàn.
Kỳ Xả: Vấu cam xả tiếp tục hành trình, tác động lực làm xupap xả mở ra, lúc này xupap nạp đóng chặt. Piston di chuyển từ dưới lên sẽ tống khứ toàn bộ lượng khí thải sinh ra sau quá trình cháy ra ngoài hệ thống ống xả, khép lại chu trình và chuẩn bị cho nhịp nạp tiếp theo.

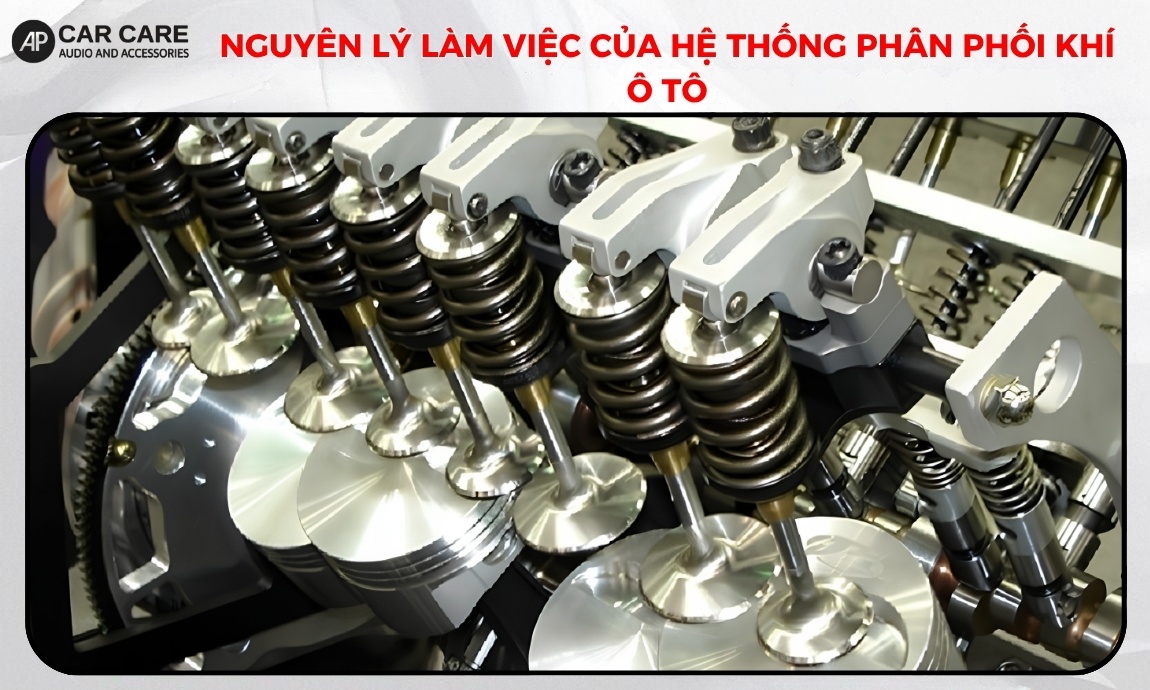

Nguyên lý làm việc của hệ thống phân phối khí ô tô

4. Phân loại hệ thống phân phối khí trên ô tô hiện đại

Hiện nay, các nhà sản xuất áp dụng hai loại thiết kế chính cho hệ thống phân phối khí ô tô nhằm đáp ứng hiệu suất động cơ. Cùng so sánh qua bảng sau:

Loại hệ thống	Đặc điểm chi tiết
Hệ thống dùng trục cam đơn (SOHC)	Sử dụng 1 trục cam trên nắp máy để điều khiển cả xupap nạp và xupap xả.
Hệ thống dùng trục cam đôi (DOHC)	Sử dụng 2 trục cam độc lập (1 cho nạp, 1 cho xả), mang lại hiệu suất làm việc cao hơn.

5. Dấu hiệu hư hỏng hệ thống phân phối khí ô tô và hậu quả

Khi hệ thống phân phối khí ô tô gặp sự cố, động cơ sẽ lập tức lên tiếng kêu cứu qua tình trạng vận hành sa sút, rung giật hay xả khói bất thường. Việc lơ là và bỏ qua những cảnh báo này có thể dẫn đến những tổn thất cơ khí vô cùng nặng nề cho toàn bộ cỗ máy. Hãy cùng nhận biết sớm các rủi ro hư hỏng phổ biến ngay dưới đây

5.1. Đứt dây curoa cam (Giãn xích cam)

Đây là sự cố nguy hiểm bậc nhất. Khi mất đi sự liên kết đồng bộ, thời điểm đóng mở van bị sai lệch hoàn toàn khiến piston lao lên va đập trực tiếp vào xupap đang mở. Hậu quả là cong gãy xupap, vỡ nắp quy-lát, hỏng tay biên và khiến bạn tốn một khoản chi phí phục hồi khổng lồ.

5.2. Xupap đóng không kín (Hở xupap)

Sự cố rò rỉ áp suất buồng đốt do xupap bị kênh, cháy hoặc mòn phớt sẽ khiến xe chạy rất yếu, khó tăng tốc và tiêu tốn lượng lớn nhiên liệu. Ngoài ra, lỗi này còn sinh ra hiện tượng xả khói đen do xăng không cháy hết, khói xanh do lọt dầu hoặc hiện tượng nổ ngược nguy hiểm lên cổ hút.

5.3. Tiếng kêu lạch cạch từ nắp cò

Nếu bạn nghe thấy tiếng gõ kim loại liên tục từ khoang máy, nguyên nhân chủ yếu là do khe hở nhiệt xupap quá lớn hoặc các chi tiết như cò mổ, con đội, trục cam đã bị mài mòn. Tình trạng này khiến hệ thống phân phối khí ô tô hoạt động sai lệch biên độ, làm động cơ rung giật, dễ chết máy và giảm sút công suất rõ rệt.

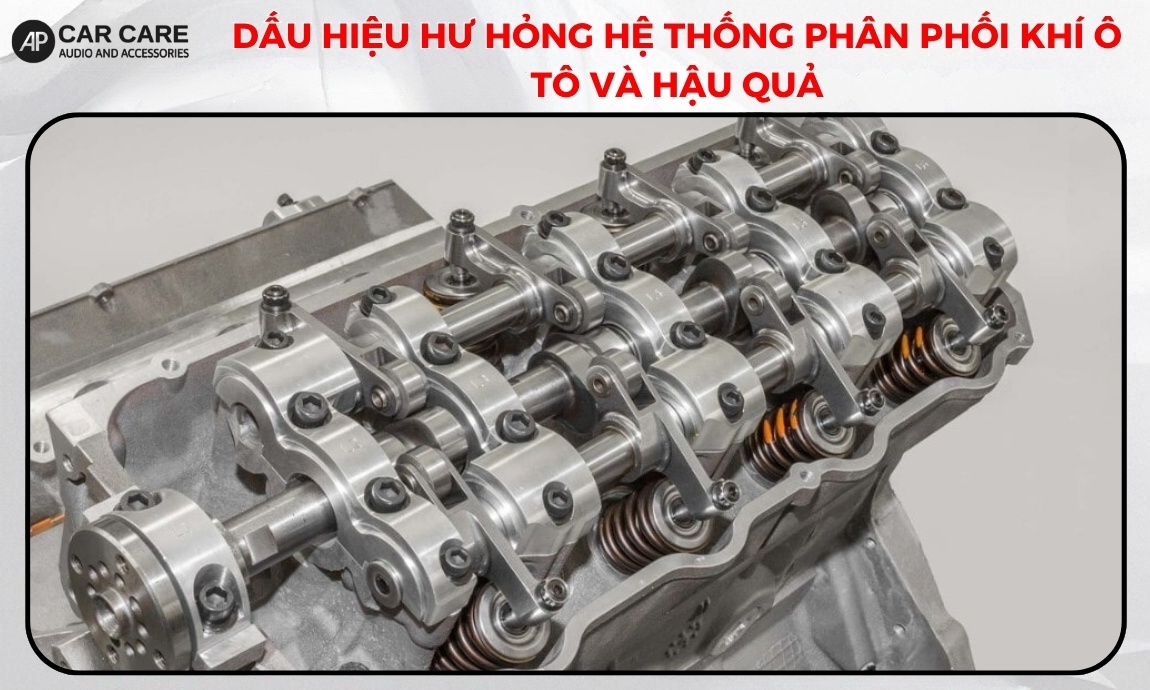

Dấu hiệu hư hỏng hệ thống phân phối khí ô tô và hậu quả

6. Bảo dưỡng hệ thống phân phối khí ô tô định kỳ

Vì phải hoạt động liên tục dưới cường độ cao, việc bảo dưỡng hệ thống định kỳ sau mỗi 40.000 - 50.000 km là vô cùng thiết yếu. Nằm trong danh mục các hạng mục ô tô cần bảo dưỡng thiết yếu, dưới đây là các công đoạn kiểm tra quan trọng cần được thực hiện:

Căn chỉnh khe hở nhiệt xupap: Đây là thao tác kỹ thuật then chốt nhằm đảm bảo xupap luôn đóng khít vào bệ đỡ, ngăn chặn tuyệt đối tình trạng thất thoát áp suất buồng đốt.
Thay thế dây đai hoặc xích cam: Khuyến cáo nên thay mới dây curoa cam ở mốc 80.000 - 100.000 km để loại bỏ hoàn toàn rủi ro đứt dây, nguyên nhân chính gây đâm cong xupap và vỡ piston. Đặc biệt quan trọng khi kiểm tra xe ô tô trước khi đi xa.
Kiểm tra cụm tăng nén (bộ căng đai): Đảm bảo dây đai không bị nứt nẻ hay xích cam bị chùng nhão, duy trì lực căng tiêu chuẩn cho hệ thống truyền động.
Đánh giá trục cam và con đội: Theo dõi mức độ hao mòn và chất lượng bôi trơn để ngăn ngừa những tiếng gõ kim loại bất thường phát ra từ nắp máy.
Thay phớt gít (phốt) xupap: Cần vệ sinh và thay thế gioăng phớt kịp thời nếu phát hiện có dấu hiệu dầu nhớt lọt xuống buồng đốt gây hao dầu.

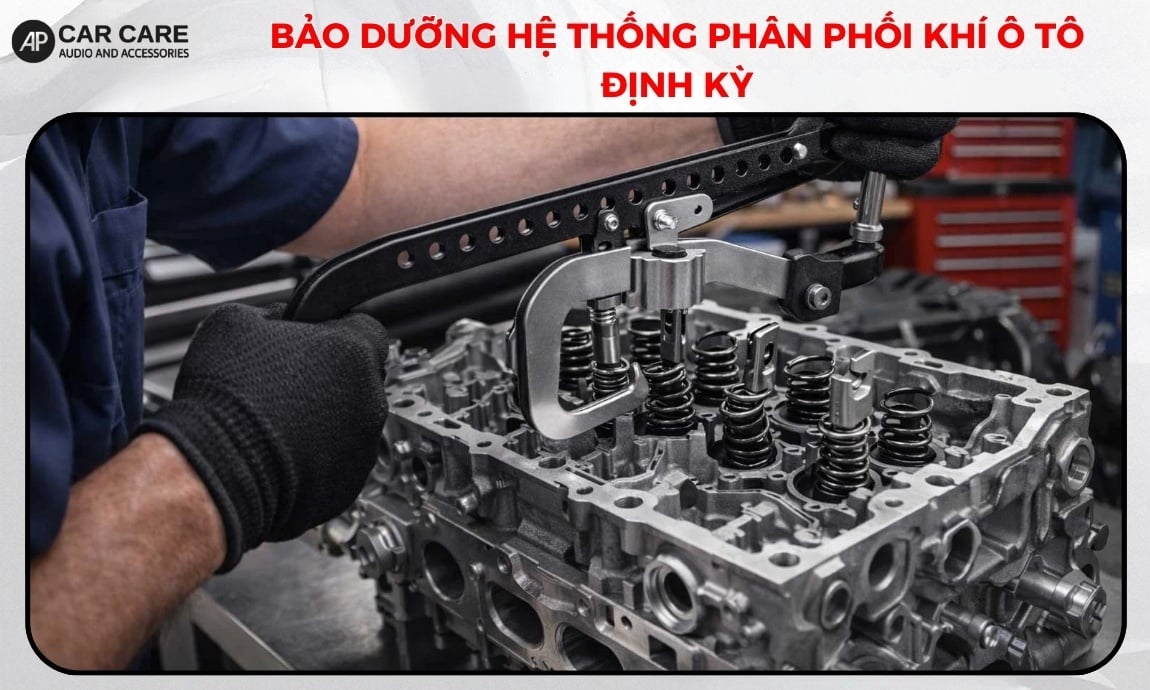

Bảo dưỡng hệ thống phân phối khí ô tô định kỳ

7. Những câu hỏi thường gặp về hệ thống phân phối khí ô tô

Khi tìm hiểu về cơ cấu này, nhiều chủ xe thường có những thắc mắc phổ biến dưới đây, mời bạn cùng tham khảo:

7.1. Chi phí thay dây đai cam (dây timing) khoảng bao nhiêu tiền?

Tùy thuộc vào từng dòng xe, chi phí vật tư và nhân công thường dao động từ 1.500.000đ đến hơn 5.000.000đ.

7.2. Động cơ tăng áp (turbo) có yêu cầu gì đặc biệt với hệ thống phân phối khí không?

Có. Nếu bạn đang sử dụng động cơ Turbo, vật liệu làm xupap phải chịu nhiệt cực tốt, đồng thời góc phối khí cũng được thiết kế riêng để tận dụng tối đa áp suất khí nạp lớn.

Những câu hỏi thường gặp về hệ thống phân phối khí ô tô

Hy vọng bài viết trên đã cung cấp cho bạn cái nhìn toàn diện về hệ thống phân phối khí ô tô. Nếu xế yêu của bạn có dấu hiệu bất thường về động cơ, đừng ngần ngại mang xe đến trung tâm chăm sóc uy tín. Liên hệ ngay với AP Car Care qua hotline 1900.25.25.26 để được đội ngũ kỹ thuật viên chuyên nghiệp kiểm tra và hỗ trợ tận tình nhất!
